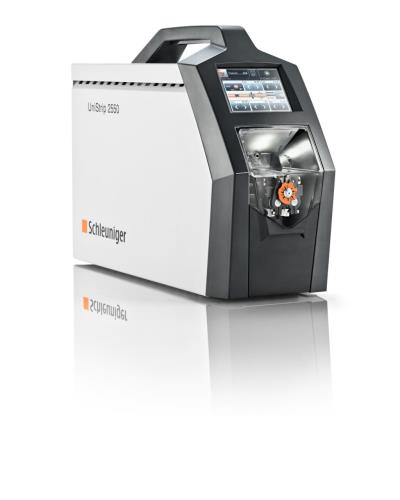

UniStrip 2550
Programmierbare Abisoliermaschine für die Verarbeitung im Querschnittbereich von 0.03 - 6 mm² (32 - 10 AWG).
Übersicht
Die vollprogrammierbare Abisoliermaschine UniStrip 2550 besticht durch ihre Präzision und Flexibilität. Sie verarbeitet Kabel und Drähte im Bereich von 0,03 bis 6 mm² (32 – 10 AWG). Standardmässig ist die UniStrip 2550 mit universellen V-Messern ausgerüstet, kann aber auch mit Radius-, Form- oder Flachmessern betrieben werden. Durch den Einsatz dieser Spezialmesser können auch heikelste Isolationen sowie diverse Sonderkabel verarbeitet werden. Die UniStrip 2550 erfüllt mit dem Einsatz von Formmessern auch strengste Qualitätsvorschriften wie sie zum Beispiel von der Luft- und Raumfahrtindustrie gestellt werden.
- Intuitive Programmierung via Touch Panel
- Hochsensitiver Auslösemechanismus
- Visuell kontrollierbarer Abisoliervorgang
- Grosse Einsatzflexibilität (verschiedene Messertypen einsetzbar)
- Barcode Scanner Funktion
Anwendungsbereich
Die Schleuniger UniStrip 2550 isoliert Kabel und Drähte im Bereich von 0,03 bis 6 mm² (32 – 10 AWG) ab. Die Maschine ist standardmässig mit universellen V-Messern ausgerüstet, dank welchen sich die meisten Isolationen verarbeiten lassen. Für die Bearbeitung von anspruchsvollen (zähen, heiklen, dünnen) Isolationen oder Flachkabeln können Spezialmesser eingesetzt werden. Dank der implementierten Kabeldatenbank und der intuitiven, menügeführten Dateneingabe können Kabelprogramme in kürzester Zeit erstellt und abgespeichert werden. Der Bediener führt das Kabel bis zum Anschlagsensor in die UniStrip 2550 ein, danach wird das Kabel automatisch geklemmt und der Abisoliervorgang ausgeführt. Sobald das abisolierte Kabel von den Klemmbacken freigegeben wird kann es der Maschine entnommen werden.
Material
- Draht
- Einadriges Kabel
- Festleiter / Volldraht
- Flachbandkabel
- Flachkabel
- Gummi
- Kabel
- Kapton
- Leiter
- Litze
- Mehrleiter- / mehradriges Kabel
- PUR
- PVC
- Teflon®
- Tefzel®
Verarbeitungsmöglichkeiten
- Mehrstufiges Abisolieren
- Teilabzüge
- Verarbeitung von Flachband- oder Zipcord-Kabeln
- Verarbeitung von Litzenkabeln
- Verarbeitung von Mehrleiterkabeln
- Verwendung formschliessender Werkzeuge
- Vollabzüge
Mehr
Merkmale
- Intuitive Programmierung via Touch Panel
- Hochsensitiver Auslösemechanismus
- Visuell kontrollierbarer Abisoliervorgang
- Grosse Einsatzflexibilität (verschiedene Messertypen einsetzbar)
- Barcode Scanner Funktion
Programmierbare Verarbeitungsparameter
- Abzugsgeschwindigkeit
- Abzugslängen Teilabzug
- Abzugslängen Vollabzug
- Einschneiddurchmesser / Einschnitttiefe
- Messerrückstellung vor dem Abziehen (Wayback)
- Messervorschubgeschwindigkeit
- Spannkraft der Klemmbacken
Technische Daten
| |
| Leiterquerschnitt | 0,03 – 6 mm² (32 – 10 AWG) |
| Rohmaterial Durchmesser | Max. 5,5 mm |
| Durchmesser Inkrement | 0,01 mm |
| Abisolierlänge | Min. 1,5 mm
Mit Nachschneiden: Min. 0,5 mm
Max. 43 mm |
| Abzugslänge | Max. 22 mm |
| Abisolierlänge Inkrement | 0,1 mm |
| Zykluszeit | 0,35 s (0,75 mm² Kabel, Abisolierlänge 10 mm, Abzugslänge 5 mm) |
| Zyklusstart | Automatischer Kabelsensor oder optionales Fusspedal |
| Rohmaterialtyp | PVC, PUR, Gummi, Teflon®, Tefzel®, Kapton, usw. |
| Klemmung | Programmierbare Klemmkraft |
| Speicherkapazität | 1000 Kabel (Speicherfunktion nur mit Extended Wire) |
| Schnittstellen | Fusspedal, USB „Host“ |
| Optionen | Fusspedal, spezial Klemmbacken |
| Lärmpegel | <70 dB (A) |
| Speisung | 100/115 VAC, 230/240 VAC, 65W / 50/60 Hz |
| Abmessungen (L x B x H) | 390 x 130 x 280 mm |
| Gewicht | 9,4 kg |
| CE-Konformität | Die UniStrip 2550 entspricht vollumfänglich den CE und EMV-Maschinenrichtlinien (mechanische und elektrische Sicherheit, elektromagnetische Verträglichkeit). |
