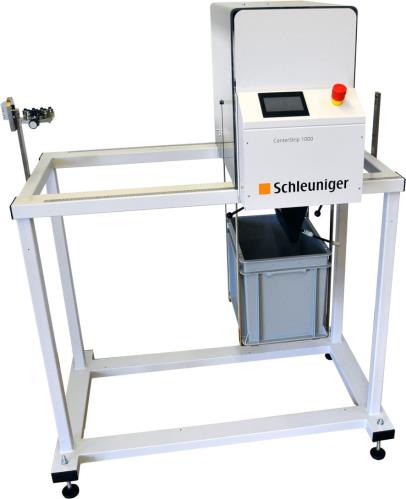

CenterStrip 1000
Vorstation zum Zwischenausisolieren (Isolations-Fenster) für Crimpvollautomaten und für Abläng- und Abisoliermaschinen.
Übersicht
Die CenterStrip 1000 ist eine Vorstation zum präzisen Zwischenausisolieren (Fenster) von Kabeln und Leitungen im Querschnittsbereich von 0.5 bis 10 mm² (20 – 8 AWG). Dank kurzer Zykluszeiten und einfacher Bedienung kann die CenterStrip 1000 problemlos in automatische Kabelverarbeitungssysteme wie Crimpvollautomaten oder Abläng- und Abisolierautomaten integriert werden.
- Sauberes und vollständiges Ausschneiden der Isolation (Fenster)
- In Kombination mit verschiedensten Kabelverarbeitungs-systemen einsetzbar
- Sehr gute Zugänglichkeit mit hochfahrbarer Schutzhaube
- Schneller Werkzeugwechsel für andere Kabelquerschnitte / Ausisolierlängen
Anwendungsbereich
Die CenterStrip 1000 ist eine Vorstation zum präzisen Zwischenausisolieren (Fenster) von Kabeln und Leitungen. Dank kurzer Zykluszeiten und einfacher Bedienung kann die CenterStrip 1000 problemlos in automatische Kabelverarbeitungssysteme wie Crimpvollautomaten oder Abläng- und Abisolierautomaten integriert werden. Entlang dem Kabel wird an beliebiger Stelle ein Isolationsstück entfernt (ausisoliert). Dank präziser Verarbeitung der produktspezifischen Formmesser sind Verletzungen der Litze ausgeschlossen. Verarbeitet werden alle gängigen Isolationen.
Material
- Einzellitzen
- Geschirmte Leitungen
- Litzen mit spezieller Isolation
- Schlauch
Verarbeitungsmöglichkeiten
Mehr
Merkmale
- Sauberes und vollständiges Ausschneiden der Isolation
- In Kombination mit verschiedensten Kabelverarbeitungssystemen einsetzbar
- Sehr gute Zugänglichkeit mit hochfahrbarer Schutzhaube
- Start / Ready / Busy Signale / Einfaches Interface
- Schneller Werkzeugwechsel für andere Kabelquerschnitte / Ausisolierlängen
- Aktives Entfernen der Ausisolierreste
Technische Daten
| |
| Leiterquerschnitt | 0,5 - 8 mm² (20 – 8 AWG)
Grössere Querschnitte auf Anfrage |
| Zykluszeit | Max. 550 m/s |
| Abisolierlänge | 5 – 38 mm (andere Längen auf Anfrage) |
| Rohmaterial Durchmesser | Max. 10 mm |
| Speisung | 230 V, 50 Hz |
| Druckluft Anschluss | 5 – 8 bar, ungeölte, getrocknete und gefilterte Druckluft |
| Abmessungen (L x B x H) | 1200 x 710 x 1450 mm |
| Gewicht | 110 kg |
| Kompatibilität | Nicht kompatibel mit CrimpCenter 36 S und 36. |
| CE-Konformität | Die CenterStrip 1000 entspricht vollumfänglich den CE und EMV-Maschinenrichtlinien (mechanische und elektrische Sicherheit, elektromagnetische Verträglichkeit) |
| Wichtiger Hinweis | Im Zweifelsfall empfehlen wir Ihnen, Ihr Kabel durch uns bemustern zu lassen. |
