WireCam

WireCam
Option zur Überwachung der Abisolierqualität und des Seals in CrimpCentern.

Übersicht

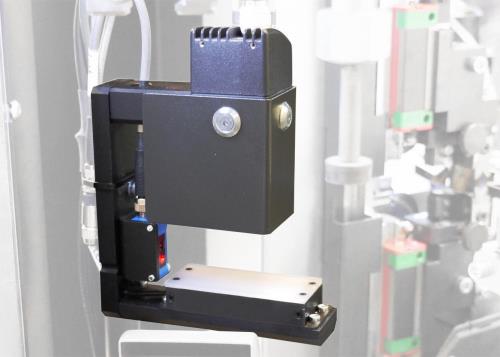

WireCam ist eine Option zur Qualitätsüberwachung. Das System überwacht die Abisolierergebnisse und bestimmte Eigenschaften von aufgebrachten Seals. Eine Kamera nimmt nach dem Abisolierprozess ein Bild des bearbeiteten Leitungsendes auf. Basierend auf den zweidimensionalen Fotos der Draufsicht inspizieren die Softwareroutinen jedes Leitungsende und vergleichen es mit dem Referenzbild in Echtzeit.

  • Die Bedienung erfolgt vollständig  mit der CrimpCenter Software EASY
  • Einfaches und schnelles Einrichten
  • Messergebnisse werden nahezu in Echtzeit angezeigt

Anwendungsbereich

Andere Konfigurationen sind nicht vorgesehen.

Mehr

Die WireCam lässt sich auf dem CrimpCenter 36 S und den CrimpCentern der Reihe 6x (ab Baujahr 2013) nachrüsten.

Technische Daten

Sichtfeld

26 x 20 mm

Leiterquerschnitt

0,13 – 6 mm²

Applikationlimits

Vollabzug max. 24 mm

Seal Länge

Max. 10 mm

Seal Durchmesser

Max. 13 mm
