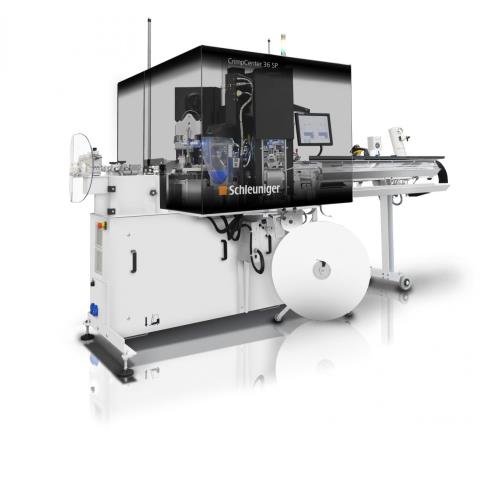

CrimpCenter 36 SP

Crimpvollautomat mit bis zu 6 Verarbeitungsstationen mit verbesserter Leistung.

Übersicht

Das CrimpCenter 36 SP bietet kürzere Rüstzeiten und eine gesteigerte effektive Leistung. Daher ist die Gesamtproduktivität verbessert und Aufträge können in kürzerer Zeit durchgeführt werden. Darüber hinaus verbessern neue Funktionen die Qualität durch systematische Optimierung, Automatisierung von bisher manuellen Prozessen und Verbesserung der Kabelverarbeitung. Das Endergebnis besteht darin, dass das CrimpCenter 36 SP Ihnen dabei hilft, Ihre Ziele in kürzerer Zeit zu erreichen, während die Cost-per-Lead gesenkt werden.

Optimierte Standard-Parametereinstellungen
Ein neu entwickeltes Ablagegreifersystem
Verbesserte Synchronisierung von Leitungsförderer und Ablageband
Erhöhte Einzugsgeschwindigkeit von 10 m/s
Zusätzliche Leitungsführung vor dem Kabeleinzug
Verbesserte Richtwerke
Automatische Druckanpassung

Anwendungsbereich

Das CrimpCenter 36 SP verarbeitet Leitungen von 0.13 bis 6 mm² und verfügt über die neuesten Qualitätssicherungsoptionen, wie z.B. SmartDetect, WireCam und die Guided Feasibility Study (Geführte Machbarkeitsstudie). Diese Funktionen, zusammen mit dem attraktiven Preisniveau, machen das CrimpCenter 36 SP zu einer hervorragenden Maschine für eine komplexe und hoch präzise Produktion mit hohen Qualitätsvorgaben.

Material

Einzellitzen

Verarbeitungsmöglichkeiten

Bedrucken und Markieren
Crimp / Crimp (gleiche Kontakte)
Crimp / Crimp (verschiedene Kontakte)
Crimp / Seal (verschiedene Kontakte)
Crimp to crimp
Crimp to Crimp (geschlossene Crimpzonen)
Crimp und Verdrillen / Verzinnen
Hartschalenseals / Miniseals
Seal / Seal (gleiche Kontakte und Seals)
Seal to Crimp
Seal to Seal
Seal und Verdrillen / Verzinnen
Verdrillen / Verzinnen beidseitig
Verdrillen und Verzinnen / Crimp
Zweischichtig abisolieren

Mehr

Verarbeitungsstationen

UniCrimp 221, Crimpstation mit integrierter Crimpkraftüberwachung CFM 20
UniCrimp 222 Crimpstation mit integrierter Crimpkraftüberwachung CFM 20 und elektronischer Crimphöhenverstellung
SealLoad 3100 und SLU 3000 Sealbestückungsstationen
SLD 4100 Doppelgreifermodul
STW 1100 Verdrillstation
STS 1100 Verzinnstation

Optionen

SmartDetect
WireCam
Warenwechselerkennung
Geführte Machbarkeitsstudie (GFS)
Doppelrichtwerk
EASY ProduktionServer Software
Ablageband Erweiterungen
Integrierte Qualitätsüberwachungsgeräte
PreFeeder Systeme

Technische Daten


Bearbeitungsstation	Maximal 6 (maximal 3 Crimpstationen)
Rohmaterial Länge	55 mm – 65 m [optional ab 35 mm]
Abisolierlänge	Seite 1, 0.1 – 18 mm Seite 2, 0.1 – 18 mm [Optionale Messerblöcke für Anwendungen bis zu „Seite 1: 31 mm und Seite 2: 5 mm“ sind verfügbar.]
Leiterquerschnitt	0.13 – 6 mm² *
Rohmaterial Durchmesser	Maximum 4.7 mm
Vorschubrate	Maximum 10 m/s (32.8 ft/s)
Speisung	3 / N / PE AC 210 500 V; 50 / 60 Hz; 16 A
Druckluft Anschluss	6 bar, ungeölte, getrocknete und gefilterte Druckluft
Abmessungen (L x B x H)	3.363 x 1428 x ca. 2.155 mm / 2 m Basismaschine
Höhe (Schutzhaube geöffnet)	Ca. 2850 mm
Gewicht	Ca. 440 kg inkl. Basismaschine und Schutzhaube Ca. 750 kg max. inkl. Verarbeitungsstationen und Optionen
CE-Konformität	Alle CrimpCenter entsprechen den CE und EMC Maschinenrichtlinien in Bezug auf mechanische und elektrische Sicherheit und elektromagnetische Verträglichkeit.
Wichtiger Hinweis	Schleuniger empfiehlt, dass Leitungsmuster in Fällen vorgelegt werden, wenn es Zweifel bezüglich der Verarbeitungsmöglichkeiten einer speziellen Maschine gibt. * Leitungen mit harten Isolierungen oder mit hohem Haftsitz der Isolation auf der Litze können möglicherweise auch dann nicht verarbeitet werden, wenn sie sich innerhalb des oben genannten Anwendungsbereiches befinden. Bei Querschnitten kleiner als 0,22 mm² (AWG 24) und größer als 4 mm² (AWG 12) ist eine Bemusterung erforderlich.
