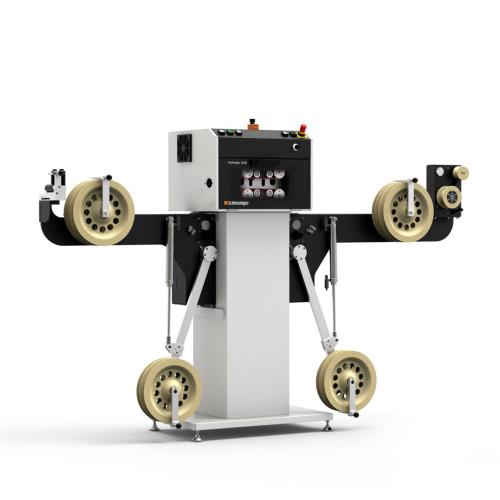

PreFeeder 3200
Leistungsstarkes Kabelzuggerät für Kabeldurchmesser bis 35 mm.
Übersicht
Das mit Bändern ausgerüstete Zuführgerät zieht das Kabel direkt ab der Kabelrolle. Das System ist mit verschiedenen Speichersystemen erhältlich:
- Pendelarmspeicher für das Zuführen mit höherer Dynamik
- Durchhangsteuerung für beigesteife Kabel
- Einlaufpendelarm für sanfte Spulenbeschleunigung
Kundennutzen
- Einsetzbarkeit für verschiedene Anwendungen und Kabeltypen
- Einfaches Handling und hohe Dynamik für eine effiziente Produktion
- Integrierte Schaltkreise für eine sichere Produktion
Anwendungsbereich
Verarbeitungsmöglichkeiten
- Zuführen
- Zuführen durch Abzug direkt ab Kabelrolle
Flexible oder biegesteife Kabel und Rohre bis 35 mm Aussendurchmesser
Technische Daten
| |
| Rohmaterial Durchmesser | 35 mm |
| Zugkraft | 330 N |
| Vorschubrate | 0 – 2,5 m/s |
| Speisung | 100/115 VAC, 60 Hz, 230/240 VAC, 50 Hz, 850 Watt |
| Druckluft Anschluss | 6 bar |
| Akku Ladekapazität | 1800 mm bei 2 Schlaufen, 900 mm bei einer Schlaufe (je nach Kabelsteifigkeit) |
| Gewicht | 150 kg Basismaschine
20 kg Eingangspendelarmspeicher
20 kg Pendelarmspeicher
10 kg Durchhangsteuerung |
| Abmessungen (L x B x H) | 710 x 560 x 1400 mm Zuführgerät
1400 x 560 x 1400 mm Pendelarmspeicher
2090 x 600 x 1400 mm Mit eingangs- und ausgangsseitigem Pendelarmspeicher
410 x 310 x 1040 mm Mit Durchhangsteuerung |
| CE-Konformität | Der PreFeeder 3200 entspricht vollumfänglich den CE- und EMV-Maschinenrichtlinien (mechanische und elektrische Sicherheit, elektromagnetische Verträglichkeit). |
| Wichtiger Hinweis | Im Zweifelsfall empfehlen wir Ihnen, Ihr Kabel durch uns bemustern zu lassen. |
