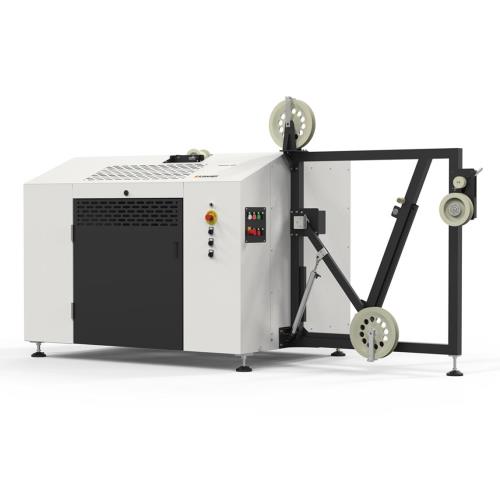

PreFeeder 4350
Leistungsstarkes Kabelabrollsystem für Produktionslinien mit Rollen bis 400 kg Gewicht und 900 mm Durchmesser.
Übersicht
Der PreFeeder 4350 ist ein leistungsstarkes Kabelzuführsystem für Kabelrollen mit Gewichten bis 400 Kilogramm. Das System hebt sich auf dem Markt durch seinen übersichtlichen Aufbau und seine benutzerfreundliche Bedienung ab. Um ein einfaches und bequemes Handling der Spule sowie kurze Umrüstzeiten sicherzustellen, sind alle Achsen elektrisch angetrieben. Die Spuleneinspannung des PreFeeder 4350 ermöglicht es, Spulen schnell und einfach zu be- und entladen.
Der integrierte Kabelspeicher steuert die Geschwindigkeit des Abrollantriebs. Ein hohes Mass an Sicherheit sowohl während des Einrichtens als auch während des Betriebs bieten zudem die erweiterten Überwachungsfunktionen der Maschine.
- Leistungsstarkes Kabelzuführsystem für Kabelrollengewichte bis 400 kg und Flanschdurchmesser bis 900 mm
- Wellenlose Konstruktion für einfaches und bequemes Be- und Entladen der Spulen
- Motorisierte Achsen für kurze Umrüstzeiten und einfache Handhabung
- Die dynamische Kabelzuführung ermöglicht anspruchsvolle Produktionsraten und erhöht somit die Wirtschaftlichkeit der Verarbeitungslinie
Anwendungsbereich
- Heavy Duty Processing
- Zuführen durch aktives Abrollen
- Modell Version 1 für Zuführung Rechts oder Rückseite (Beladung von vorne oder Seite) frei konfigurierbar
- Modell Version 2 für Zuführung Links (Beladung von vorne)
Technische Daten
| |
| Rollen Durchmesser | 400 - 900 mm |
| Rollen Breite | 280 - 660 mm |
| Aufnahmedorn | 40 - 125 mm |
| Rollen Gewicht | 400 kg |
| Rohmaterial Durchmesser | Max. 35 mm |
| Drehzahl | 280 U/Min, einstellbar für eine optimale Dynamik |
| Schnittstellen | HS/PF-Standard, Notstopp-Verknüpfung |
| Akku Volumen | Wahlweise:
1420 mm bei einer Schlaufe (Kabeldurchmesser bis 35 mm)
2900 mm bei 2 Schlaufen (Kabeldurchmesser bis 16 mm)
8200 mm bei 5 Schlaufen (für dünne Kabel bis ca 6 mm) |
| Abmessungen (L x B x H) | Zuführung auf der Rückseite: 2730 x 1750 x 1700 mm
Zuführung links oder rechts: 3170 x 1450 x 1700 mm |
| Gewicht | 840 kg |
| Speisung | 3 x 400 VAC, N, 5 KW, Druckluft 6 bar |
| Druckluft Anschluss | 6 bar |
| CE-Konformität | Der PreFeeder 4350 entspricht vollumfänglich den CE- und EMV-Maschinenrichtlinien (mechanische und elektrische Sicherheit, elektromagnetische Verträglichkeit). |
| Wichtiger Hinweis | Im Zweifelsfall empfehlen wir Ihnen, Ihr Kabel durch uns bemustern zu lassen. |
