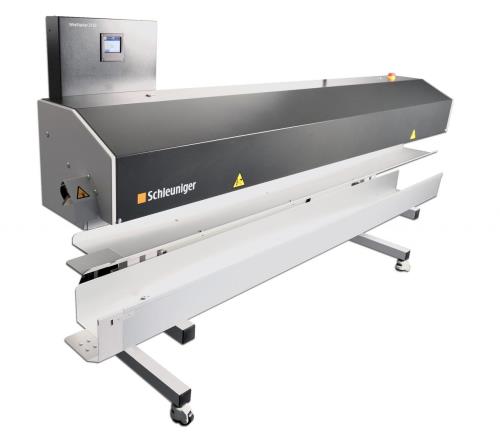

WireStacker 3150
Hochleistungs-Kabelstapler für präzises axiales Ablegen von Kabeln.
Übersicht
Der WireStacker 3150 ist ein Hochleistungskabelstapler zum präzisen axialen Ablegen von Kabeln. Das System ist in den Längen 2,5 m, 5 m, 7,5 m und 10 m erhältlich. Das eingebaute, synchronisiert angetriebene Transportband ermöglicht selbst für biegeschlaffe Kabel ein kabelschonendes und sicheres Stapeln ohne Kabelstau.
Anwendungsbereich
Der WireStacker 3150 ist ein Hochleistungskabelstapler zum präzisen axialen Ablegen von Kabeln. Das System ist in den Längen 2,5 m, 5 m, 7,5 m und 10 m erhältlich. Das eingebaute, synchronisiert angetriebene Transportband ermöglicht selbst für biegeschlaffe Kabel ein kabelschonendes und sicheres Stapeln ohne Kabelstau. Die im Standardlieferumfang integrierte automatische Losgrössen-Wanne entkoppelt den Bediener zeitlich weitgehend vom laufenden Produktionsprozess, sodass er andere Aufgaben parallel übernehmen kann. Der WireStacker 3150 ist mit seinem ausserordentlichen Leistungsprofil sowie seiner Flexibilität ein wirtschaftlich interessantes Element in einer leistungsfähigen und präzisen Kabelverarbeitungslinie.
Mehr
Funktion
Der WireStacker 3150 wird über I/O-Signale und Geschwindigkeitssignale von der vorgelagerten Kabelverarbeitungsmaschine gesteuert. Das 45 Grad geneigte Transportband übernimmt neben dem Transport auch die Funktionen der optimalen Führung des Kabels und des gesicherten Auswurfes.
Merkmale
- Einfache, auf die Bearbeitungsmaschine und den Stapelprozess einstellbare Konfiguration mit übersichtlichem, farbigem Touch-Screen
- Hohe, mit der Bearbeitungsmaschine voll synchronisierte Transportgeschwindigkeitsprofile
- Separat ansteuerbare, klappbare Zwischenablage für Losgrössenbetrieb
- Keine Verarbeitungsunterbrechung in der Linie während dem Entladen
- Servicefreundlicher Zugang zu den elektronischen und mechanischen Komponenten
Technische Daten
| |
| Rohmaterial Durchmesser | 1,5 – 25,4 mm |
| Rohmaterial Länge | 2,5 m, 5,0 m, 7,5 m, 10,0 m |
| Vorschubgeschwindigkeit | Synchronisiert mit der vorgelagerten Kabel-Verarbeitungsmaschine bis max. 4,0 m/s. |
| Schnittstellen | PPI Standard (I/O-Signale und Synchronisierungssignale), Notstop-verknüpfung |
| Speisung | 110 / 115 / 230 / 240 VAC, 50 / 60 Hz |
| Druckluft Anschluss | 6 bar |
| Gewicht | 120 kg (2,5 m – Version) |
| Abmessungen (L x B x H) | 2805 x 610 x 1500 mm (2,5 m Version) |
| CE-Konformität | Der WireStacker 3150 entspricht vollumfänglich den CE und EMV-Maschinenrichtlinien (mechanische und elektrische Sicherheit, elektromagnetische Verträglichkeit). |
| Wichtiger Hinweis | Im Zweifelsfall empfehlen wir Ihnen, Ihr Kabel durch uns bemustern zu lassen. |
