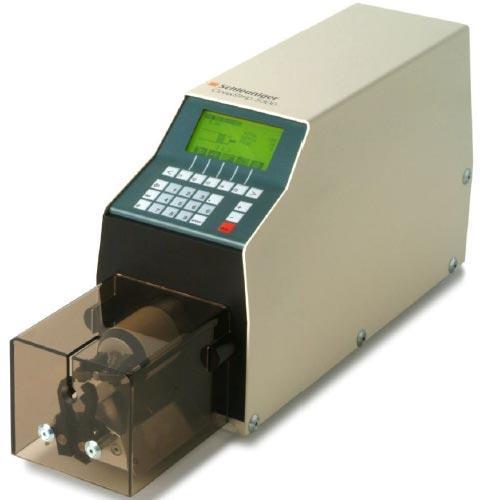

CoaxStrip 5300
Programovateľné zariadenie na odizolovanie koaxiálnych káblov CoaxStrip 5300 je plne programovateľné multifunkčné zariadenie na odizolovanie koaxiálnych, triaxiálnych, viac-žilových káblov a jednožilových vodičov. Vysoká úro-veň použitého riadenia, jednoducho programovateľný displej a precízne mechanické komponenty zaručujúce opakovateľnosť procesu sú zárukou Schleuniger odizolova-cej kvality. S preprogramovanou knižnicou s 1000 pamäťovými miestami, je toto za-riadenie ideálne pre nízke produkčné dávky, rýchle prestavenie ako aj pre veľké množstvá, ponúkajúc vysokú flexibilitu a produktivitu výroby.
Funkcie
Programovateľné nastavenie každého kroku v každom programe:
- Pozícia odizolovania
- Priemer odizolovania
- Rýchlosť posuvu odizolovacích nožov
- Rýchlosť otáčania odizolovacej hlavy
- Smer otáčania odizolovacej hlavy
- Čas orezania izolácie
- Pootvorenie nožov pred stiahnutím izolácie (Wayback)
- Dĺžka odizolovania (čiastočného odizolovania)
- Rýchlosť sťahovania izolácie
- Sťahovanie izolácie za / bez rotatácie odizolovacej hlavy
- Voľne nastaviteľné sekvencie odizolovania
- Sila uchopenia vodiča
Špeciálne funkcie
- Spracovanie vodičov s preddefinovanými parametrami nastavenia
- Iguana TM softvér na spracovanie vodičov (opcia)
- Diagnostické funkcie
- Rôzne užívateľské úrovne chránené heslom
Technické špecifikácie
| Vlastnosť | Hodnota |
| Max. Priemer kábla | 7 mm (0.276") |
| Priemer – min krok | 0.01 mm (0.001") |
| Max. dĺžka odizolovania | 30 mm (1.18") |
| Dĺžka odizolovania–min krok | 0.01 mm (0.01”) |
| Max. krokov odizolovania | 9 |
| Uchytávanie kábla | Motoricky s programovateľnou silou stlačenia izolácie |
| Čas cyklu | ? 4 s ( v závislosti od typu kábla a programu ) |
| Produkčné množstvo | 300 - 600 ks. / hodinu (v závislosti od typu kábla a programu) |
| Programová kapacita | 1000 káblov / 100 káblových zoznamov |
| Komunikačné rozhrania | RS 232, nožný spúšťač, robotické rozhranie |
| Úroveň hlučnosti | < 70 db (A) |
| Napájanie | 100 / 115 VAC: fuse 2.0 A/T; 230 / 240 VAC: fuse 1.0 AT
50 – 60 Hz, 100 VA |
| Rozmery (D x Š x V) | 494 x 140 x 218 mm (19.4 x 5.5 x 8.6”) |
| Váha | 9.7 kg (21 lbs) |
| CE – Konformita | CoaxStrip 5300 plne vyhovuje všetkým CE a EMV požiadavkám na zariadenia a tiež požiadavkám vzťahujúcich sa na mechanickú a elektromagnetickú kompatibilitu. |
| Dôležité upozornenie | Pred zakúpením odporúčame zaslanie produkčných vzoriek / konzultáciu z dôvodu overenia vhodnosti nasadenia uvedeného zariadenia . |
