Poloautomatické programovateľné viackrokové odizolovacie zariadenie určené na vykonávanie odizolovacích procesov na kábloch s vonkajším priemerom do 11 mm.
Prehľad

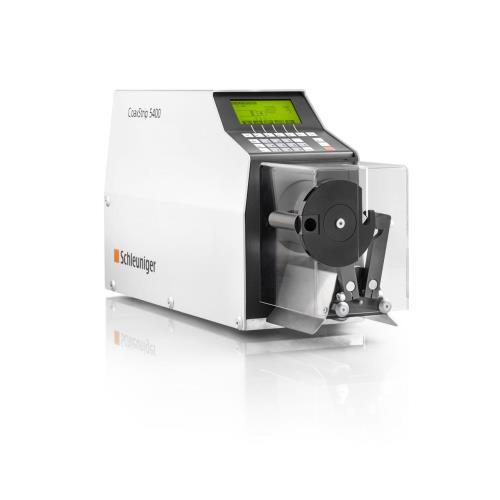

CoaxStrip 5400 je poloautomatické programovateľné odizolovacie zariadenie určené na vykonávanie jednokrokových aj viackrokových odizolovacích procesov. Výrobou osvedčená mechanika, v kombinácii s najmodernejšou elektronikou, používateľsky príjemným displejom a s priloženým PC softvérom vytvárajú ľahko použiteľnú platformu, ktorá ponúka maximálnu účinnosť. Zariadenie dokáže jednoducho spracovať koaxiálne a triaxiálne káble s maximálnym vonkajším priemerom 11 mm (0,44 '') pri maximálnej dĺžke odizolovania 40 mm (1,58 "), vďaka čomu je CoaxStrip 5400 perfektne prispôsobený širokému spektru vodičov a káblov, ako napríklad jednožilový vodič a všetky bežné koaxiálne káble na trhu, vrátane väčších typov RG8, RG11 a RG213.
Rozsah aplikácie
Výrobou osvedčená mechanika, v kombinácii s najmodernejšou elektronikou, používateľsky príjemným displejom a s priloženým PC softvérom vytvárajú ľahko použiteľnú platformu, ktorá ponúka maximálnu účinnosť. CoaxStrip 5400 dokáže jednoducho spracovať koaxiálne a triaxiálne káble s maximálnym vonkajším priemerom 11 mm (0,44 ''). Krátke cykly a schopnosť uchovať z 1000 proggramov v pamäti zabezpečujú vysokú ziskovosť a rýchly návrat investície.
Materiál
- Kábel
- Koaxiálny kábel
- Diskrétny vodič
- Kapton
- Viacžilový kábel
- Papier / kartón
- PUR
- PVC
- Guma
- Jednožilový kábel
- Pevný vodič
- Viaclankový vodič
- Teflon®
- Tefzel®
- Triaxiálny kábel
- Drôt
Možnosti spracovania
- Spracovanie koaxiálneho kábla
- Spracovanie flexibilného kábla
- Spracovanie diskrétneho kábla
- Úplné odizolovanie
- Spracovanie viacžilového kábla
- Viacvrstvové odizolovanie
- Viackrokové odizolovanie
- Čiastočné odizolovanie
- Spracovanie triaxiálneho kábla
Ďalšie informácie
Programovateľné procesné parametre
- Stiahnutie izolácie s/bez rotácie odizolovacej hlavy
- Rýchlosť stiahnutia izolácie
- Dĺžka čiastočného odizolovania
- Dĺžka úplného odizolovania
- Extra rotácia odizolovacej hlavy
- Smer rotácie odizolovacej hlavy
- Rýchlosť rotácie odizolovacej hlavy
- Priemer odizolovania
- Poloha odizolovania
- Wayback (otvorenie nožov pred vytiahnutím)
- Rýchlosť podávania nožov
- Sila uchopenia káblov
Možnosti
- Spracovanie zoznamu vodičov
- Grafický PC softvér
- Rôzne rozhrania
- Diagnostické vlastnosti
- Rôzne úrovne používateľov
Používateľsky príjemný
Programovanie pomocou menu umožňuje jednoduché a rýchle vkladanie dát. Koniec kábla ktorý sa má odizolovať, spolu s najdôležitejšími parametrami sú zobrazené na displeji. Unikátna odizolovacia hlava kombinuje univerzálne nože s univerzálnym centrovacím systémom. Toto umožňuje zariadeniu, aby dokázal spracovať celú škálu typov káblov a priemerov v jeho špecifikácií bez použitia akéhokoľvek náradia. Ak sú parametre káblu uložené v pamäti, je možné ich kedykoľvek získať. Ďalšie požívateľsky príjemne funkcie sú; jednoduché vloženie kábla, štart cyklu pomocou automatického senzora a možnosť vidieť celý proces cez priehľadný ochranný kryt.
Technické špecifikácie
| |
Priemer materiálu | Maximum 11 mm (0.43“) |
Krokovanie priemeru materiálu | 0.01 mm (0.001“) |
Dĺžka odizolovania | Maximum 40 mm (1.58“) |
Krokovanie dĺžky odizolovania | 0.01 mm (0.001“) |
Počet krokov odizolovania | Maximum 9 |
Uchopenie | Motorom poháňaná programovateľná sila uchopenia |
Dĺžka cyklu | > 4 s (závisí na type kábla naprogramovaní) |
Rýchlosť výroby | 300 - 600 ks. / hr. (závisí na type kábla naprogramovaní) |
Kapacita pamäte | 1,000 káblov / 100 vodičov |
Rozhrania | R 232, pedál, robotické rozhranie (možnosť) |
Hlučnosť | <70 dB (A) |
Napájane | 110 / 115 VAC: poistka 2.0 A/T, 230 / 240 VAC: poistka 1.0 A/T, 50/60 Hz, 150 VA |
Rozmery (D x Š x V) | 480 x 140 x 235 mm (18.9 x 5.5 x 9.3”) |
Váha | 12 kg (26.7 lbs.) |
Prehlásenie o zhode CE | The CoaxStrip 5400 plne vyhovuje všetkým CE a EMV požiadavkám na zariadenia a tiež požiadavkám vzťahujúcich sa na mechanickú a elektromagnetickú bezpečnosť. |
