Laserové značenie bez potreby akéhokoľvek spotrebného materiálu, ako sú atrament, rozpúšťadlá alebo značkovacie fólie.
Prehľad
Laserové značenie je jedným z najrýchlejších procesov označovania na trhu, bez potreby akéhokoľvek spotrebného materiálu, ako sú atrament, rozpúšťadlá alebo značkovacie fólie. Laserový lúč vytvára časovo veľmi presnú, opakovateľnú značku. Z dlhodobého hľadiska je laserové značenie najúspornejším riešením, keď musia byť vodiče alebo káble označené.

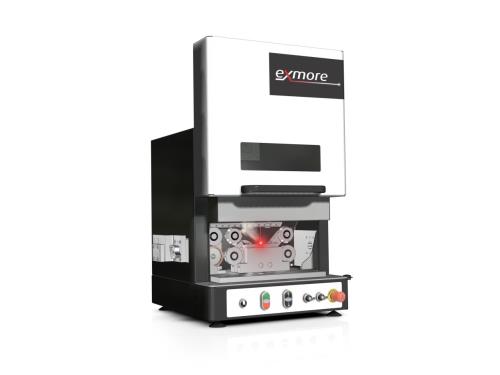

Schleuniger sa spojil so skupinou Exmore Group, aby vytvoril rezací, odizolovací a laserový značkovací systém, ktorý sa skladá z laserového značkovacieho systému Exmore a jedného z najnovších strihacích a odizolovacích zariadení Schleuniger. Celý systém je riadený softvérom Cayman Wirelist Processing a doplnkom Cayman Device Connector od spoločnosti Schleuniger.
- Ergonomická laserová pracovná stanica
- Otvárateľné dvere s vertikálnym otvorením pre jednoduchý prístup
- Jednoduché na obsluhu s minimálnymi inštalačnými požiadavkami
- Ideálne pre náročnejšie aplikácie značenia kábla
- Statické alebo Dynamické (za behu) značenie vodiča a kábla
Rozsah aplikácie
Perfektný pre náročné aplikácie značenia kábla
Značenie laserom je ideálne pre vodiče a káble, ktoré nie je možné označiť inými spôsobmi. Interakcia medzi laserovým lúčom a materiálom sa odparí, vyryje alebo vyfarbí materiál, čo vedie k vysokej kontrastnej značke, ktorá nie je odstrániteľná a je odolná voči vode, chemikáliám, oderu, teplu, chladu a UV žiareniu.
Všestranné značenie
Text, logá, čiarové kódy, čas, dátum, a aj sekvenčné sériové čísla môžu byť označené kdekoľvek pozdĺž vodiča alebo kábla.
Ďalšie informácie
Integrácia Inline systému znižuje manipuláciu a zvyšuje efektivitu
Značenie vodičov a káblov ako súčasť inline systému na označenie, meranie, rezanie a odizolovanie zaručuje, že správne značky budú vždy umiestnené na správnom mieste. Káble sú automaticky umiestnené a laserované, čím sa eliminujú chyby pri umiestnení a znižujú sa náklady na prácu.
Programovateľnosť
Do programu Schleuniger Cayman je možné uložiť všetky zoznamy vodičov so všetkými parametrami. Ľahko si zapamätajte všetky informácie o drôte a značení v niekoľkých
Možnosti
- PreFeeder (dostupné sú rôzne modely)
- Regály s vybavením s vodítkami a vyrovnávačom drôtu
- Post procesing (dostupné sú rôzne navíjače a odkladacie modely)
Výhody
- Veľmi presné
- Čitateľnosť: vysoké rozlíšenie, vysoký kontrast
- Výborný prístup
- Nízka tepelná vodivosť
- Všestranné a permanentné označenie
Technické špecifikácie
| |
Typ materiálu | Vodiče a káble s rozličnými typmi izolácie ako sú Teflon, PVC, PUR, atď. |
Priemer materiálu | 3 - 32 mm (0.12 – 1.26”) |
Typ značenia | Koncové, nepretržité, iné |
Dĺžka obrobku | Záleží na modeli strihacieho a odizolovacieho zariadenia |
Breakout | Jedna dĺžka odizolovania |
Kompatibilita so zariadeniami | EcoStrip 9380, MultiStrip 9480, PowerStrip 9550 a MegaStrip 9650 |
Váha | 90 - 95 kg (198 – 209 lbs) |
Rozmery (D x Š x V) | Pracovná stanica: 450 x 550 x 515 mm (17.7 x 21.7 x 20.3”)
Riadiaci box: 550 x 106 x 106 mm (21.7 x 2.2 x 2.2”) |
Procesor | Dual core |
Výkon laseru | 30W (štandardný laser), taktiež dostupné sú aj 20 a 50 W |
Označovacie pole | Statický režim: Maximum 100 mm
Dynamický (za behu) režim: nekonečná dĺžka |
Sieť | TCP/IP |
Osvetlenie | LED |
Napájanie | 115 - 230VAC 50/60 Hz 600VA |
Chladenie | Vzduchom alebo vodou podľa typu lasera |
Typ fontu | Laser Font, True Type Font, Crystal Font, Open Type Font, Laser Font extended, Crystal Font extended, Free Type Font |
Podporované súbory | Cayman Article list files (*.cwl) a CSWIN ASCII import files (*.txt) |
Čiarové kódy | EAN128C / EXT-2 (=EAN-2) / EXT-5 (=EAN-5) |
2D kódy | Data matrix, QR kódy (štvorec a obdĺžnik) |
Dôležitá poznámka | Pred zakúpením odporúčame zaslanie produkčných vzoriek / konzultáciu z dôvodu overenia vhodnosti nasadenia uvedeného zariadenia. |
Typ laseru | Fiber (štandard), Mopa, Green, UV, CO2, YAG |
