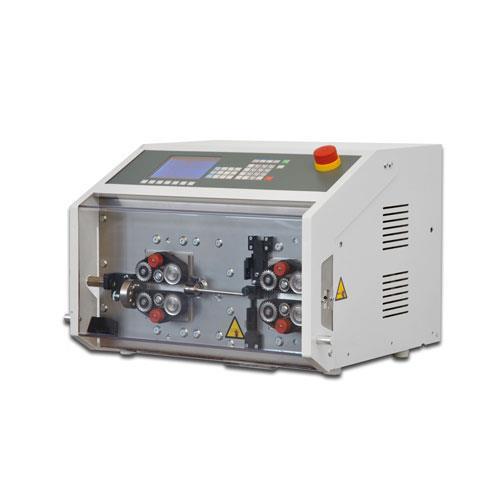

OmniStrip 9450
Automatický strihací a odizolovací stroj OmniStrip 9450 je kompaktný, flexibilný strihací a odizolovací stroj pre širokú škálu aplikácií, a je ideálnym riešením pre stredný až nízky objem spracovania vodičov a káblov. Vďaka deliacej strihacej hlave a flexibilnému programovaniu je možné súčasne vykonávanie viacerých úloh v jednom kroku. Jasne štruktúrované programovacie rozhranie zvyšuje výhody koncepcie, založenej na databáze, vrátane knižníc vodičov a procesov.
Jednoduché a logické menu umožňuje realizáciu viacerých špeciálnych aplikácií. OmniStrip 9450 môže byť použitý ako samostatný stroj alebo v kombinácii s rôznymi periférnymi zariadeniami v rámci plne automatickej linky na spracovanie káblov.
Funkcie
- Strihanie na dĺžku a odizolovanie viacžilových a jednožilových vodičov a káblov
- Odstránenie obalu a odizolovanie vnútorného vodiča
- Pozdĺžne rezanie a viacstupňové odizolovanie
- Hotstamp značenie a atramentová potlač
Výhody pre zákazníka
- Vysoká produktivita:
- Optimálne vyvážený a súbežný chod všetkých procesov na stroji
- Rýchla výmena
- Súbežné spracovanie viacerých vodičov s rovnakými rozmermi - Jednoduchá obsluha a dohľad:
- Graficky vylepšený displej s vysokým rozlíšením
- Prednastavené knižnice káblov a procesov na vyžiadanie
- Jednoduchá výmena nástrojov - Vynikajúci pomer ceny a výkonu:
- Vysoká výrobná kapacita a flexibilita
- Užívateľský komfort
- Široký sortiment nástrojov z osvedčenej série PowerStrip
Možnosti
Súpravy nožov a vodiacich líšt, zhotovených podľa priania zákazníka, univerzálna rozrezávacia jednotka, kombinované zariadenie pre odizolovanie vnútorných vodičov, súprava vzduchových trysiek, narovnávač vodičov, regálový systém Schleuniger a pripojenie núdzového zastavenia.
Technické špecifikácie
| Vlastnosť | Hodnota |
| Max. vonkajší priemer kábla | 12.5 mm (0.49“) |
| Prierez | 20 mm2 (AWG 4) |
| Šírka plochého vodiča | 12,5 mm |
| Dĺžka kábla | 999'999 mm (39’370”), < 54 mm (2.13”)v krátkom režime |
| Max. dĺžka odizolovania | 999.9 mm (393“) |
| Max. dĺžka odstránenia obalu | 100 mm (3.93”) koniec pásky, 200 mm (7.87”) začiatok pásky |
| Rýchlosť posuvu | 2.1 m/s , 10 steps |
| Kapacita pamäte | > 1’000 káblov (v závislostí od aplikácie |
| Rozhrania | USB, Ethernet pre PC-softvér Cayman, PF-Prefeed/WS-Postfeed-interface, port atramentovej tlačiarne, nožný pedál a núdzové zastavenie |
| Napájanie | 100 / 115 / 230 / 240 VAC, 50 / 60 Hz |
| Stlačený vzduch | Nie je potrebný (za výnimkou opcie vzduchovej trysky) |
| Hlučnosť | < 75 dB |
| Rozmery (D x Š x V) | 579 x 489 x 401 mm (22.79“ x 19.25“ x 15.78“) |
| Váha | 70 kg (154.32 lbs) |
| CE – Konformita | OmniStrip 9450 plne vyhovuje všetkým CE a EMV požiadavkám na zariadenia a tiež požiadavkám vzťahujúcich sa na mechanickú a elektromagnetickú bezpečnosť. |
| Dôležitá poznámka | Pred zakúpením odporúčame zaslanie produkčných vzoriek / konzultáciu z dôvodu overenia vhodnosti nasadenia uvedeného zariadenia. |
