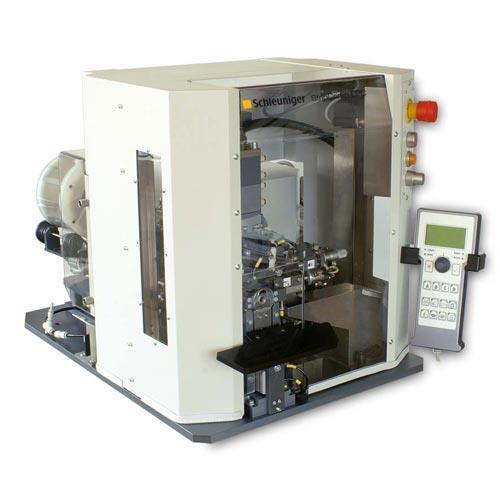

StripCrimp LPC
Odizolovací a krimpovací stroj pre koncovky voľných častí StripCrimp LPC je stolné zariadenie na spracovanieotočných koncoviek voľných kusov s prierezom 0,14 až 2,5 mm2 (AWG 26 - 14). Zariadenie odstraňuje izoláciu z manuálne vloženého vodiča, umiestňuje koncovku do správnej pozície a krimpuje ju na vodič v rámci jedného cyklu stroja. Modulárne súpravy na výmenu znižujú prestoje na minimum a umožňujú flexibilné spracovanie koncoviek rôznych veľkostí a tvarov (zástrčka / zásuvka).
Funkcie
Kombinovaný vibračný podávací systém triedi a rozdeľuje koncovky voľných dielov. Pomocou špeciálneho podávacieho modulu koncovka je umiestňovaná do krimpovacieho aplikátora s ohľadom na jej geometriu. Zariadenie StripCrimp LPC môže byť vybavené tromi vymeniteľnými podávacími modulmi pre rôzne typy koncoviek.
Výhody pre zákazníka
- Modulárny a otvorený dizajn
- Kompletná zmena na iné typy koncoviek za menej ako 5 minút
- Jednoduchá práca s PILOT
- Krimpovací aplikátor PrismaCrimper, opcia - Daniels WA27 alebo WA22
- Plynulé nastavenie hĺbky lisovania (pomocou PrismaCrimper)
- Programovateľné poradie: nultý rez, odizolovanie, krimpovanie
Technické špecifikácie
| Vlastnosť | Hodnota |
| Prierez vodiča | 0.14 – 2.5 mm2 (AWG 26 – 14) |
| Cyklus | < 2.5 s (pre nultý strih, odizolovanie, umiestnenie koncovky, krimpovanie) |
| Typ krimpovania | 4 pinový – 8-bodový aplikátor podľa MIL spec 22520/1 |
| Vonkajší priemer vodiča | max. 6 mm (vonkajší priemer) |
| Dĺžka odizolovania | 2 – 10 mm, in 0.01 mm prírastky |
| Dĺžka break-out | min. 25 mm (< 25 mm na vyžiadanie) |
| Štart cyklu | Senzor spúšťača (opcia – nožný pedál) |
| Napájanie | 115 – 230 V, 50/60 Hz, max. 0.3 kW |
| Prívod vzduchu | min. 6 bar, bez oleja, suchý a filtrovaný stlačený vzduch |
| Rozmery (Š x H x V) | 570 x 900 x 540 mm |
| Váha | 78 kg |
| CE-Konformita | StripCrimp LPC plne vyhovuje všetkým CE a EMV požiadavkám na zariadenia a tiež požiadavkám vzťahujúcich sa na mechanickú a elektromagnetickú bezpečnosť. |
| Dôležitá poznámka | Pred zakúpením odporúčame zaslanie produkčných vzoriek / konzultáciu z dôvodu overenia vhodnosti nasadenia uvedeného zariadenia. |
