CHM

Prehľad

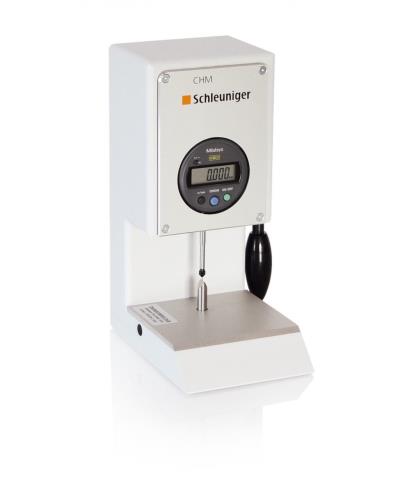

CHM (Crimp Height Measurement system) je zariadenie na meranie krimpovanej výšky, ktore sa od ostatných podobných zariadení líši svojou jednoduchou obsluhou. Merací proces je oveľa menej ťažkopádny ako pri ručných jednotkách, čím sa výrazne skracuje čas potrebný na uskutočnenie merania. Obsluha môže pomocou oboch rúk držať kontakt na mieste v osvetlenom pracovnom priestore. To zaisťuje, že kontakt je správne umiestnený v mikrometri. Pružinový merací kolík zaisťuje konzistentný tlak na kontakte, čo výrazne zlepšuje konzistenciu medzi operátormi.

• Meracia body kolíka a noža
• Jednoduchšie umiestnenie kontaktu
• Konzistentná meracia sila
• Zvýšená spoľahlivosť a opakovateľnosť

Rozsah aplikácie

Prístroj CHM sa najčastejšie používa na meranie výšky krimpovania na štandardných, neizolovaných koncovkách. Najčastejšie sa používa na krimpovanie v tvare B, ale je ho možné použiť aj na iné tvary.

Ďalšie informácie

Funkcia

Štandardnými meracími kontaktmi na prístroje CHM sú kombinácia bod-a-nôž, určená špeciálne na meranie výšky krimpovania. Páka na boku zdvíha horný kolík, ktorý umožňuje operátorovi vložiť vzorku. Keď operátor zníži páku, pružinový kolík klesne, aby sa dostal do kontaktu so vzorkou. Operátor potom môže nastaviť vzorku podľa potreby pre najpresnejšie meranie. Použitím CHM sa proces testovania výšky krimpovania stane efektívnejším, čím sa skráti čas potrebný na zber údajov zo skúšok. Pružinový kolík navyše podporuje konzistentnosť výsledkov merania medzi operátormi.
