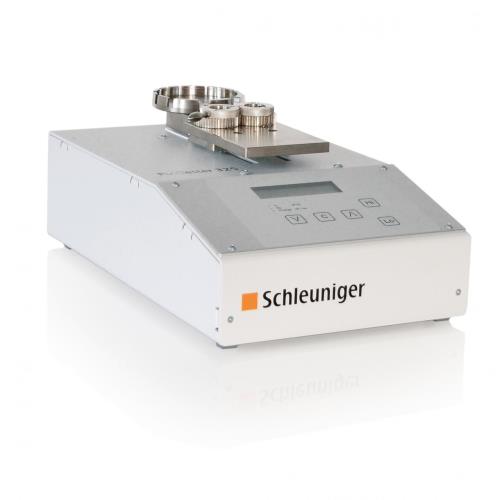

PullTester 325

Prehľad

PullTester 325 je motorizované stolové zariadenie s troma rozsahmi na meranie ťahových síl krimpovaných spojov, zváraných spojov alebo mnohých ďalších možností. Trojnásobný rozsah poskytuje PullTester 325 neuveriteľnú flexibilitu aplikácií na zvládnutie širokej škály testovacích aplikácií. Okrem toho táto jedinečná schopnosť poskytuje väčšiu presnosť na širšom rozsahu vodičov akú poskytujú testovacie zariadenia s jedným rozsahom. PullTester 325 je špeciálne vhodný na zabezpečenie kvality vo výrobnom prostredí.

• 3 voliteľné rozsahy sily pre lepšiu presnosť v širšom rozsahu vodičov
• 2 voliteľné rýchlosti ťahu
• Motor s riadenou rýchlosťou pre konzistentné rýchlosti ťahu
• Jednoduchý LCD displej pre jednoduché programovanie a čítanie
• Opakovateľné a presné dáta
• Rôzne možné držiaky kontaktov a vodičov

Standard RS 232 rozhranie pre analýzu krivky s voliteľným softvérom WinCrimp PC

Rozsah aplikácie

Toto univerzálne zariadenia je dodávané v dvoch verziách v závislosti od požadovaných rýchlostí ťahu. Obe verzie obsahujú tri meracie rozsahy, ktoré sú individuálne kalibrované. Štandardné meracie rozsahy sú 200 N, 1 000 N a 2 000 N (45 lbf., 225 lbf., 450 lbf.).

• PullTester 325-25: 200 / 1,000 / 2,000 N (45 / 225 / 450 lbf.) @ 25 / 50 mm/min (0.98 or 1.97“/min)
• PullTester 325-50: 200 / 1,000 / 2,000 N (45 / 225 / 450 lbf.)  @ 50 / 100 mm/min (1.97 / 3.94”/min)

Ručné alebo pneumatické zariadenia na skúšanie ťahom môžu poskytovať nekonzistentné údaje v závislosti od operátora alebo rýchlosti ťahu. Niektoré normy určujú, že testovacie zariadenie musí ťahať konzistentne. Schleuniger PullTester 325 je vybavený motorom s riadenou rýchlosťou, ktorý zabezpečuje konzistentné rýchlosti ťahu v celom rozsahu merania, čo vedie k opakovateľným a presným údajom. Ťahové sily môžu byť merané v librách, Newtonoch alebo kilopondoch. Štandardný 14-polohový držiak kontaktov pojme širokú škálu kontaktov, čím sa zabezpečuje využitie vo väčšine aplikáciách. Na požiadanie sú k dispozícii rôzne držiaky terminálov.

Ďalšie informácie

Vlastnosti

• 3 rozsahy sily: 200 N (45 lbf.) / 1,000 N (225 lbf.) / 2,000 N (450 lbf pre lepšiu presnosť v širšom rozsahu vodičov
• 2 voliteľné rýchlosti ťahu
• Jednoduchý LCD displej pre jednoduché programovanie a čítanie
• Motor s riadenou rýchlosťou pre konzistentné rýchlosti ťahu
• RS 232 rozhranie pre analýzu krivky s voliteľným softvérom WinCrimp PC
• Flexibilná konštrukcia pre pojatie rôznych možných aplikácií

Možnosti

• Držiaky kontaktov a vodičov
• Rôzne možné držiaky kontaktov a vodičov
• WinCrimp Basic softvér
• Alternatívne rozsahy sily
• Sieťové káble a doplnky

Modely

• PullTester 325 -25
• PullTester 325- 50

Technické špecifikácie
