Aplikátor Uni-S

Aplikátor Uni-S
Univerzálne krimpovacie aplikátory pre pásom podávané kontakty s bočným alebo zadným podávaním.

Prehľad

      Uni-S je najnovšou generáciou krimpovacích aplikátorov pre využitie v automatických aj poloautomatických stolových krimpovacích zariadeniach. Kontakty (svorky) s otvorenou alebo uzavretou konštrukciou hlavne s kovovými alebo plastovými nosičmi sa dajú ľahko spracovať.

      • Aplikátory s ekonomickou cenou na spracovanie prakticky všetkých typov kontaktov s každým typom nosiča
      • Robustná konštrukcia a jednoduché nastavenie, ktoré zaručuje dlhú životnosť a kvalitné výsledky
      • Obsahuje praktické presne nastaviteľné číselníky, 6 miestne počítadlo a jedna ďalšia sada nástrojov
      • Pre využitie v automatických aj stolových krimpovacích zariadeniach

      Rozsah aplikácie

          Uni-S aplikátory sú navrhnuté na použitie s kontaktmi s otvorenou alebo uzavretou konštrukciou s bočným alebo zadným podávaním. Ich obsluha a nastavenie je jednoduché ako nikdy predtým. Uni-S sú vhodné pre použitie v automatických aj stolových krimpovacích zariadeniach pre kontakty s otvorenou alebo uzavretou konštrukciou hlavne s kovovými alebo plastovými nosnými páskami, alebo s nosnou páskou typu Mylar.

          • Kontakty (svorky) s otvorenou konštrukciou na kovovom páse s alebo bez tesnenia
          • Pred-izolované kontakty na plastovom nosiči alebo na nosnej páske typu Mylar
          • Predné alebo stredné nosné pásy
          • Izolované koncovky vo forme pásu
          • Koncovky vo forme pásu s otvorenou konštrukciou
          • Kontakty na spájanie vodičov

          Ďalšie informácie

          Vlastnosti

          • Aplikátory s ekonomickou cenou na spracovanie prakticky všetkých typov kontaktov s každým typom nosiča
          • Robustná konštrukcia a jednoduché nastavenie, ktoré zaručuje dlhú životnosť a kvalitné výsledky
          • Obsahuje praktické presne nastaviteľné číselníky, 6 miestne počítadlo a jedna ďalšia sada nástrojov
          • Pre využitie v automatických aj stolových krimpovacích zariadeniach

          Modely

          • Mechanické bočné a zadné podávanie
          • Pneumatické bočné a zadné podávanie

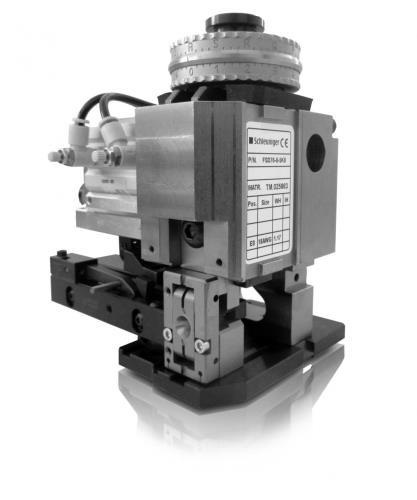

          • Pneumatické bočné podávanie pre izolované koncovky
          • Pneumatické bočné podávanie pre nosnú pásku typu Mylar
          • Mechanické zadné podávanie pre koncovky na spájanie vodičov

          Možnosti

          • Ďalšia sada nástrojov
          • Obrázky prierezov
          • Štúdie uskutočniteľnosti týkajúce sa výšky krimpovania a skúšky ťahom
          • Integrované lieviky na vodiče (pre kontakty s uzavretou konštrukciou)

          Technická špecifikácia

          Typ podávania

          Mechanické alebo pneumatické

          Zdvih

          40 a 30 mm (1.57 or 1.18") (Iné zdvihy na vyžiadanie)

          Prierez vodiča

          0.08 – 6 mm2(28 – 10 AWG)

          Rozstup kontaktu

          Minimum: 1 00 (0.04")
          Maximum: 30 mm (1.18”) (odporúča sa pneumatické podávanie pre 25 mm (1“) a viac)

          Nastavenie výšky krimpovania

          Krokovanie: 0.025 mm (0.001”)
          Maximum: 1.5 mm (0.06”)

          Prívod stlačeného vzduchu

          6 – 8 bar (90 – 110 psi) (iba pneumatický aplikátor)

          Váha

          5 kg (11 lbs.)

          Dôležitá poznámka

          Pred zakúpením odporúčame zaslanie produkčných vzoriek / konzultáciu z dôvodu overenia vhodnosti nasadenia uvedeného zariadenia.
