Moderný, plne programovateľný hydraulický krimpovací lis pre aplikácie do 400 mm² (800 MCM). Krimpuje terminály s lisovacou silou až 16,9 ton s integrovaným monitorovaním krimpovania.
Prehľad

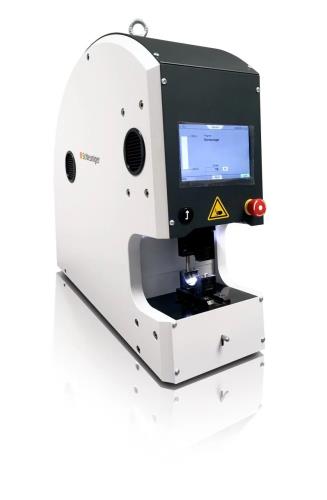

Hydraulický krimpovací lis CT 150 ponúka výkon, efektivitu a presnosť pre aplikácie na krimpovanie veľkých rozmerov a sypaných kontaktov. Jeho paralelné krimpovanie poskytuje silu až 150 kN (16,9 ton) pre aplikácie s uzavretými a neuzavretými kontaktmi, pre vysokoodolné krimpovacie aplikácie so 4 zárezmi.
Priepustnosť je optimalizovaná súčasným minimalizovaním zdvihu krimpovacej hlavy a zvýšenou rýchlosťou zatvárania a otvárania. Mechanizmus celého cyklu spojený s integrovaným monitorom krimpovania zaisťuje vysokokvalitný výstup, ktorý spĺňa aj tie najnáročnejšie špecifikácie.
- Dotykové rozhranie pre jednoduché programovanie
- Programovateľné polohy zastavenia zvyšujú produktivitu
- Integrované monitorovanie krimpovania a autorizácia užívateľa
- Flexibilná platforma môže uspokojiť celý rad aplikácií
- Rôzne krimpovacie nástroje a adaptéry
- Rýchlovýmenné krimpovacie matrice
Rozsah aplikácií
Pre CT 150 sú k dispozícii rôzne krimpovacie nástroje pre širokú škálu aplikácií. Adaptéry tvaru U akceptujú niektoré štandardné krimpovacie nástroje v tvare písmena U.
- Vysoko-odolné terminály
- Razené a formované
- Uzavreté terminály
- Izolované terminály
Ďalšie informácie
CT 150 je vybavený dotykovým displejom pre rýchle a jednoduché programovanie a pamäťou až pre 100 rôznych úloh. Schopnosť uchytenia terminálu podporuje vyššiu kvalitu, aby sa zaistilo správne umiestnenie konektora a umožnilo operátorom presunúť ruky z oblasti krimpovania.
Systém rýchlej výmeny umožňuje rýchlu výmenu medzi rôznymi voliteľnými matricami. K dispozícii je celý rad tvarov a veľkostí krimpov, ktoré vyhovujú vašim aplikáciám.
Úrovne prístupu používateľov zaručujú, že zmeny v informáciách o úlohe alebo kvalite môžu vykonávať iba oprávnení používatelia. Diagnostika systému poskytuje spätnú väzbu, ktorá pomáha pri riešení problémov a rýchlom riešení problémov.
Vďaka svojej otvorenej konštrukcii je možné na tomto výkonnom, no relatívne kompaktnom lise zvládnuť rôzne aplikácie krimpovania alebo lisovania.
Technické špecifikácie
| |
Prierez vodiča Otvorené terminály
Izolované uzavreté terminály
Neizolované uzavreté terminály
Uzavreté terminály 4-Indent | Až do 150 mm2 (300 MCM)
Až do 400 mm2 (800 MCM)
Až do 400 mm2 (800 MCM)
Až do 150 mm2 (300 MCM) |
Sila krimpovania | 150 kN (16.9 tons) |
| Displej | Touchscreen |
Jednotky (vzdialenosť / tlak / teplota) | mm alebo inch / bar alebo psi / ºC alebo ºF |
Programovateľné inkrementy | 0.01 mm (0.001") |
Programovateľné pozície zastavenia | 3 |
Crimp Force Monitor | Hydraulický tlak / parametre monitorovania a krimpovacie profily uložené s úlohou |
Kapacita pamäte | 100 Jobs |
Vzdialená správa | Cez Ethernet |
Diagnostika | Zoznam chýb, teplota kvapaliny, teplota elektroniky, stav I/O, odozva I/O |
Úrovne používateľov | 3 (2 úrovne chránené heslom) |
Zdvih | 40 mm (1.58”) |
Ram Speed (Idle) | Down: 10 mm/s | Up: 12 mm/s |
Rýchlosť cyklu | Approx. 7 seconds at full stroke (without back stroke limitation) |
Bezpečnostný kryt | Upevnené okolo lisovacích nástrojov |
Aktivácia | Nožný pedál |
Rozhrania | Ethernet |
Hluk | 69 dB (A) |
Napájanie | 110/230 VAC, 60 Hz |
Rozmery(L x W x H) | 692 x 242 x 656 mm / 27.3 x 9.6 x 25.8” |
Váha | 174 kg (382 lbs) / 194 kg (428 lbs) crated |
CE Conformity | CT 150 plne vyhovuje všetkým CE a EMC smerniciam pre zariadenia týkajúce sa mechanickej a elektrickej bezpečnosti a elektromagnetickej kompatibility. |
Poznámka | Schleuniger odporúča predložiť vzorky drôtu v prípadoch, keď existujú pochybnosti o spracovateľských schopnostiach konkrétneho stroja. |
