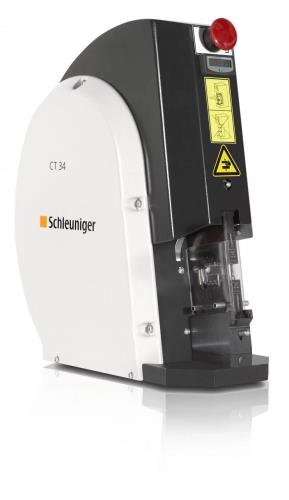

CT 34
Stolná jednotka na krimpovanie sypaných kontaktov na vodiče a káble do 16 mm² (6 AWG).
Prehľad
Pneumatický krimpovací stroj CT 34 je určený na krimpovanie sypaných kontaktov Jeho paralelné krimpovanie poskytuje silu až 20 kN (2,5 tony) pre aplikácie s otvoreným a uzavretým kontaktom vrátane dutiniek a opracovaných kontaktov. Kvalita krimpovania je zaručená mechanizmom s plným cyklom, ktorý zaisťuje, že sa čeľuste pred opätovným otvorením úplne zatvoria. Ergonomický 15-stupňový sklon stroja poskytuje optimálny pozorovací uhol a LED svetlo zlepšuje viditeľnosť krimpovacej oblasti.
Systém rýchlej výmeny adaptérov čeľustí umožňuje rýchle časy výmeny a umožňuje používateľom pripraviť sa na nadchádzajúce úlohy pomocou rôznych (voliteľných) čeľustí. CT 34 sa veľmi jednoducho nastavuje a obsluhuje. Výberom zodpovedajúcich čeľustí je možné použiť širokú škálu krimpovacích nástrojov.
- Paralelné pohyb krimpovania
- Celocyklový mechanizmus zaisťuje úplné zatvorenie čeľustí pred ich opätovným otvorením
- Ergonomický 15-stupňový sklon poskytuje jasný výhľad na pracovnú plochu
- LED osvetlená krimpovacia oblasť pre presné, rýchle a bezpečné umiestnenie kontaktu
- Integrovaný bezpečnostný štít obklopuje krimpovacie nástroje
- Elektronické počítadlo kusov
- Jednoduché ovládanie nožným pedálom
- Nový systém rýchlo výmenných adaptérov čeľustí
Rozsah aplikácie
Schopnosti spracovania
- Krimpovacie aplikácie vyžadujúce silu až 20 kN (2,5 tony).
- Izolované a neizolované krimpovacie aplikácie do 16 mm2 (6 AWG)
- Obsahuje jeden matricový adaptér, z ktorého si môžete vybrať:
- Pre všetky nové sady krimpovacích matríc Schleuniger (male-fitting)
- Pre všetky nové súpravy krimpovacích nástrojov Schleuniger typu CSV10
- Pre predchádzajúce sady krimpovacích nástrojov série CT (female-fitting)
Ďalšie informácie
Opcie
- Vlastné držiaky čeľustí, ktoré akceptujú sady čeľustí iných výrobcov, sú k dispozícii na požiadanie
- Vlastné súpravy krimpovacích čeľustí sú k dispozícii na požiadanie
- Krimpovacie hlavy pre opracované kontakty s krimpovaním 4/8
- Krimpovacie hlavy pre dutinky so šesťhranným krimpovaním
Technické špecifikácie
| |
Prierez vodiča Otvorené kontakty
Izolované uzavreté kontakty
Neizolované uzavreté kontakty
Dutinky (ferrules) | Až do 10 mm2 (8 AWG)
Až do 10 mm2 (8 AWG)
Až do 16 mm2 (6 AWG)
Až do 50 mm2 (1/0 AWG) |
Sila krimpovania | 20 kN (2.5 tons) |
| Pracovný tlak vzduchu | 6 bar / 90 psi |
| Pohyb krimpovania | Paralelný |
| Zdvih | 18 mm (0.71”) |
Ram Speed (no load) | Približne 1cm/s (0.39 in/s) |
| Bezpečnostný kryt | Upevnené okolo krimpovacích nástrojov |
| Stlačený vzduch | 6 bar / 90 psi, 0.45l (27.5 in3) per stroke |
| Napájanie | 110 - 240 VAC (Len pre LED svetlo s nízkou spotrebou) |
| Hlučnosť | <62 dB(A) |
| Váha | 25 kg (55 lbs) |
Rozmery (L x W x H) | 390 x 175 x 440 mm (15.4” x 6.9” x 17.3”) |
CE Conformity | CT 34 plne vyhovuje všetkým CE a EMC smerniciam pre zariadenia týkajúce sa mechanickej a elektrickej bezpečnosti a elektromagnetickej kompatibility. |
RoHS Conformity | CT 34 je v súlade so smernicou EÚ 2002/95/EG (RoHS). |
Poznámka | Spoločnosť Schleuniger odporúča predložiť vzorky drôtu v prípadoch, keď existujú pochybnosti o schopnostiach spracovania konkrétneho stroja. |
