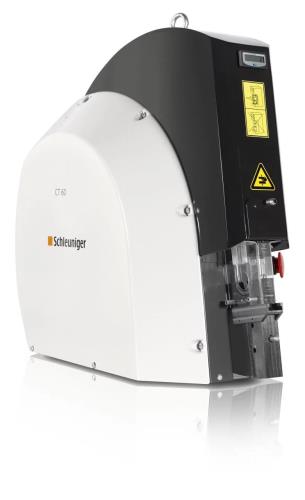

CT 60
Stolná jednotka na krimpovanie sypaných kontaktov na vodiče a káble do 120 mm2 (4/0 AWG).
Prehľad
Výkonný pneumatický krimpovací stroj CT 60 je určený na krimpovanie sypaných kontaktov stredného rozmeru. Jeho paralelný pohyb krimpovanie poskytuje silu až 60 kN (6,7 ton) pre aplikácie s otvoreným a uzavretým kontaktom vrátane koncoviek dutiniek (ferrules). Voliteľný adaptér pre veľké zaťaženie sa odporúča pre 35 mm2 (2 AWG) a viac. Kvalita krimpovania je zaručená mechanizmom s celým cyklom, ktorý zaisťuje, že matrice sa pred opätovným otvorením úplne zatvoria.
Ergonomický 15-stupňový sklon stroja poskytuje optimálny pozorovací uhol a LED svetlo zlepšuje viditeľnosť krimpovacej oblasti. Stroj má tiež nastaviteľný spätný zdvih a výšku krimpovania, ktoré umožňujú rýchlejšie časy cyklov a zároveň znižujú spotrebu energie.
Systém rýchlej výmeny matrice umožňuje rýchle časy výmeny a prípravu na nadchádzajúce úlohy pomocou ďalších (voliteľných) adaptérov matrice. CT 60 sa veľmi jednoducho nastavuje a obsluhuje. Výberom zodpovedajúceho adaptéra matrice je možné použiť širokú škálu lisovacích nástrojov.
- Paralelný pohyb krimpovania
- Nastaviteľný spätný zdvih a výška krimpovania pre rýchlejšie cykly pri znížení spotreby energie
- Celocyklový mechanizmus zaisťuje úplné zatvorenie matríc pred ich opätovným otvorením
- Ergonomický 15-stupňový sklon poskytuje jasný výhľad na pracovnú plochu
- LED osvetlená krimpovacia oblasť pre presné, rýchle a bezpečné umiestnenie koncovky
- Integrovaný bezpečnostný štít obklopuje krimpovacie nástroje
- Elektronické počítadlo kusov
- Jednoduchá obsluha nožným pedálom
- Nový systém rýchleho výmenného adaptéra
- Je potrebné objednať zodpovedajúci adaptér matrice (nie je súčasťou stroja)
Rozsah aplikácie
- Krimpovacia sila až 60 kN (6,7 ton)
- Krimpovať kontakty na vodiče do 120 mm2 (4/0 AWG)
Ďalšie informácie
Opcie
- Je potrebné objednať zodpovedajúci adaptér čeľustí (nie je súčasťou stroja):
- Pre všetky nové sady samčích krimpovacích čeľustí Schleuniger
- Pre všetky nové sady lisovacích nástrojov Schleuniger typu EHC10
- Pre vysokovýkonné rýchloupínacie matrice a súpravy s dvojitými “W” matricami
- Pre matrice tvaru „U“ široké 22 mm
- Vlastné držiaky matríc, ktoré akceptujú sady matíc iných výrobcov, sú k dispozícii na požiadanie
- Vlastné súpravy krimpovacích matríc sú k dispozícii na požiadanie
Technical Specifications
| |
Conductor Cross Section Open Barrel
Noninsulated Closed Barrel
Wire End Ferrules | Up to 6 mm² (10 AWG)
Up to 120 mm² (4/0 AWG)
Up to 240 mm2 (475 MCM) |
Crimping Force | 60 kN (6.7 tons) |
| Internal Working Air Pressure | 6 bar / 90 psi |
Crimp Action | Parallel |
Stroke | Maximum 32 mm (1.26") |
Ram Speed (no load) | Approximately 1cm/s (0.39 in/s) |
Safety Cover | Fixed around the crimping dies |
Compressed Air Supply | 6 bar / 90 psi, Max 55 l (3,356 in3) per full stroke, may be reduced by adjusting the back stroke. |
Power Supply | 110 - 240VAC (Only for low consumption LED Light) |
Noise Level | <62 dB(A) |
Weight | 60 kg (132 lbs) |
Dimensions (L x W x H) | 540 x 260 x 515 mm (21.3” x 10.2” x 21.3”) |
CE Conformity | The CT 60 complies fully with all CE and EMC equipment guidelines relative to mechanical and electrical safety and electromagnetic compatibility. |
RoHS Conformity | The CT 60 complies with the EU guideline 2002/95/EG (RoHS). |
Important Note | Schleuniger recommends that wire samples be submitted in cases where there is doubt as to the processing capabilities of a particular machine. |
