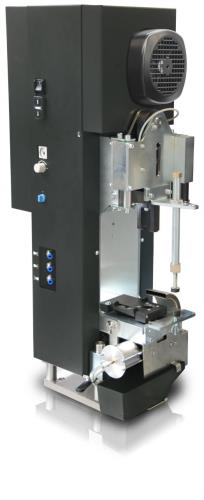

UniCrimp 221
Prídavná 20kN krimpovacia jednotka s manuálnym nastavením krimpovacej výšky pre sériu zariadení CrimpCenter.
UniCrimp 221 je krimpovacia stanica určená pre rýchlu výrobu na zariadeniach zo série CrimpCenter. Stanica obsahuje integrované monitorovanie krimpovacej sily pomocou Schleuniger CFM 20 ako aj výškovo nastaviteľný základný rám. Prijíma väčšinu mini-aplikátorov s postranným alebo zadným mechanickým alebo pneumatickým podávaním.
- Vhodné pre presné vysokorýchlostné krimpovanie
- Integrované monitorovanie krimpovacej sily
- Manuálne nastavenie krimpovacej výšky
- Vhodné pre všetky štandardné krimpovacie aplikátory
Rozsah aplikácie
UniCrimp 221 je krimpovacia stanica určená pre rýchlu výrobu na zariadeniach zo série CrimpCenter. Stanica obsahuje integrované monitorovanie krimpovacej sily pomocou Schleuniger CFM 20 ako aj výškovo nastaviteľný základný rám. Prijíma väčšinu mini-aplikátorov s postranným alebo zadným mechanickým alebo pneumatickým podávaním. Vďaka jej rýchlosti a presnosti sa krimpovacia stanica UniCrimp 221 perfektne hodí pre plne automatické spracovanie vodičov s prierezom do 6 mm² (10 AWG). Lis môže byť zmenený medzi zdvihom 40 mm (1.58”) a 30 mm (1.18”) pre väčší rozsah použitia. Lis umožňuje širokú škálu uzatváracích výšok od štandardných aplikátorov, ktoré vyžadujú uzatváraciu výšku 135.78 mm (5.35") po aplikátory, ktoré vyžadujú vyššiu uzatváraciu výšku 190.00 mm (7.48"). Integrované LED osvetlenie navyše osvetľuje pracovný priestor pre lepšiu viditeľnosť.
Ďalšie informácie
Možnosti
- Odstrihnutie nosného pásu s kontaktmi (svorkami)
- Vodiaca lišta pre nosný pás kontaktov so zadným podávaním
- Súprava príslušenstva pre pneumatické krimpovacie aplikátory
- Spracovateľská schopnosť v rámci cyklu
- Rôzne súpravy adaptérov pre neštandardné krimpovacie aplikátory (vrátane iných uzatváracích výšok)
- Upínacia jednotka aplikátora
Maximalizujte vašu produkciu
Pre krátky časy výmeny aplikátorov, UniCrimp 221 obsahuje rýchloupínaciu platňu pre aplikátor. Pre ďalšie minimalizovanie prestojov vášho zariadenia CrimpCenter odporúčame použitie nášho Tooling Shuttle Systému (TSS). Pomocou nástroja ToolingShuttle 30 alebo ToolingShuttle 61, môže byť aplikátor, pás so svorkami a navíjač papiera pripravený pre produkciu offline aj počas operácie zariadenia CrimpCenter. Aplikátor a pás so svorkami sú namontované na nástroji ToolingShuttle a menené súbežne, čím sa minimalizujú prestoje zariadenia pri častej výmene aplikátorov.
Technické špecifikácie
| |
Krimpovacia sila | 20 kN |
Prierez vodiča | Do 6 mm² (10 AWG) |
Zdvih | 40 mm (1.58”) alebo 30 mm (1.18”)
Je možné zmeniť mechanicky |
Uzatváracia výška | od 135.78 mm (5.346”) do 190.00 mm (7.480”) |
Úprava krimpovacej výšky | Manuálne: ± 0.8 mm (0.03”) rozsahu nastavenia |
Doba cyklu | Nastaviteľná rýchlosť krimpovania |
Napájanie | 1 / N / PE AC 230 V; 50 / 60 Hz; 16 A |
Rozmery (L x W x H) | 435 x 252 x 870 mm (17 x 10 x 34”) (najnižší bod základného rámu) |
Hmotnosť | cca. 80 kg (176 lbs.) vrátane základného rámu |
Prehlásenie o zhode CE | UniCrimp 221 je v súlade so všetkými pokynmi CE a EMC týkajúcimi sa mechanickej a elektrickej bezpečnosti a elektromagnetickej kompatibility |
Dôležitá poznámka | Pred zakúpením odporúčame zaslanie produkčných vzoriek / konzultáciu z dôvodu overenia spôsobilosti pripojenia zariadenia. |
