ShieldCut 8100

Bezkonkurenčná flexibilita v odrezaní tienenia káblov.

Prehľad

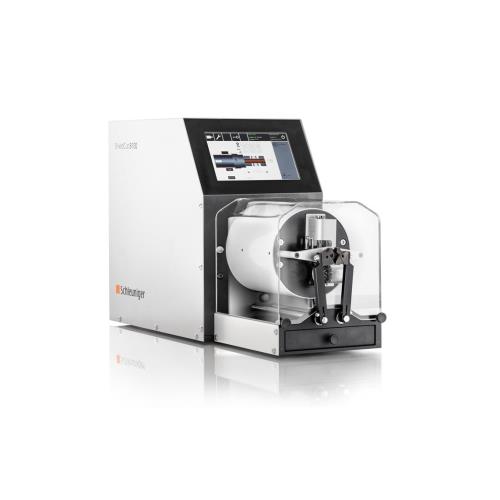

ShieldCut 8100 je bezkonkurenčné a flexibilné poloautomatické zariadenie na odrezanie pleteného tienenia káblov kruhového aj nekruhového tvaru. Zariadenie je ovládané cez farebný dotykový displej pre rýchli a jednoduchú obsluhu. Intuitívna navigácia v používateľskom rozhraní zaručuje krátke školenie a minimalizuje chyby na vstupe. Všetky výrobné dáta je možné kedykoľvek uložiť a načítať.

Dômyselný:

Rotujúce kefky rozčesávajú pletené pramene tienenia. Následne sa potom tienenie odreže medzi dvoma rotujúcimi nožmi.

Flexibilný:

Dodávaná štandardná vodiaca súprava umožňuje spracovanie širokej škály priemerov káblov. Upínacie čeľuste a rezné nože sú univerzálne a nemusia byť menené pre rôzne veľkosti káblov.

Opakovateľný:

ShieldCut 8100 je vybavený spoľahlivými pohonmi a vysoko výkonným riadiacim softvérom pre opakovateľné, vysoko kvalitné výsledky, ktoré nie je možné dosiahnuť s ručným spracovaním tienenia.

Intuitívny:

Zariadenie je vybavené s intuitívnym používateľským rozhraním so 7-palcovou farebnou dotykovou obrazovkou.

Rozsah aplikácie

Materiál

Tienené káble

Možnosti spracovania


Odrezanie tienenia viacžilového kábla		Odrezanie tienenia krútenej dvojlinky

Ďalšie informácie

Vlastnosti

4-nožový systém
Rotačné rezanie
Nie je nutná výmena noža
Vysoká opakovateľnosť
Všestrannosť
Možnosť tzv. oknového odizolovania
LCD displej pre diagnostiku

Programovateľné procesné parametre

Rýchlosť stiahnutia izolácie
Dĺžka čiastočného odizolovania
Dĺžka úplného odizolovania
Rotačná rýchlosť odizolovacej hlavy
Priemer odizolovania
Poloha odizolovania
Rýchlosť nožov
Sila uchytenia kábla

Technická špecifikácia


Priemer materíalu	Minimum 2 mm (0.08") Maximum 9 mm (0.35“)
Dĺžka odrezania tienenia	Minimum 10 mm (.39") Maximum 120 mm (4.72“)
Vzdialenosť medzi tienením a plášťom	Minimum 1.5 mm (0.06“)
Doba cyklu	> 3s (záleží na type kábla a dĺžke odrezania tienenia)
Kapacita pamäte	1,000 káblov
Rozhrania	2 x USB, Pedál
Hlučnosť	<70 db (A)
Napájanie	100/115 VAC, 230/240 VAC, 150 VA, 50/60Hz
Prívod stlačeného vzduchu	0.5 - 0.7 Mpa (5-7 bar)
Rozmery (D x Š x V)	600 x 220 x 360 mm (23.6 x 8.7 x 14.2")
Váha	18 kg (40 lbs)
Prehlásenie o zhode CE	ShieldCut 8100 plne vyhovuje všetkým CE a EMV požiadavkám na zariadenia a tiež požiadavkám vzťahujúcich sa na mechanickú a elektromagnetickú bezpečnosť.
Dôležitá poznámka	Pred zakúpením odporúčame zaslanie produkčných vzoriek / konzultáciu z dôvodu overenia vhodnosti nasadenia uvedeného zariadenia.
