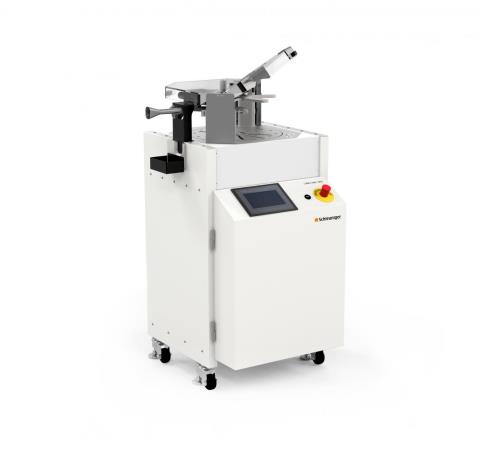

CableCoiler 1450

Navíjací systém s jednou platňou na navíjanie drôtov, káblov alebo hadičiek. Môže navinúť kotúč do hmotnosti 40kg.

Prehľad

CableCoiler 1450 je jednovalcový navíjací systém, ktorý sa používa na navíjanie drôtov, káblov alebo hadičiek. Vyznačuje sa otočným dizajnom s pohyblivými kolíkmi na nastavenie rôznych priemerov navíjania. Ďalšou unikátnou vlastnosťou tohto dizajnu je jednoduchý spôsob vykladania pomocou navíjacieho kotúča s automatickým zdvihom bezpečnostného krytu. Zariadenia pracuje v režime „automatické navíjanie voľných kruhov“ ako integrované príslušenstvo na dodatočné spracovanie na použitie s rezacími a odizolovacími strojmi.

Rozsah aplikácie

Priemer kábla do 16 mm (0.63")

Ďalšie informácie

Parametre a úlohy

Programovateľné parametre:
- Parametre kábla ( priemer, dĺžka v režime offline)
- Parametre navíjania (vnútorný/vonkajší priemer)
- Nastaviteľné parametre (vzdialenosť po odstrihnutí, prispôsobenie synchronizovanej rýchlosti, atď.)
Naprogramované parametre môžu byť uložené ako úlohy pre jednoduché načítanie (cez UI alebo cez čítačku čiarového kódu)
Úlohy môžu byť importovane/exportované medzi navíjačmi cez USB kľúč

Funkcia

Navíjací disk rotuje, materiál sa navíja okolo vnútorných kolíkov
Keď je navíjanie ukončené, navíjač vytiahne materiál zo stroja na spracovanie a zastaví sa
Navíjací disk sa zdvihne a vyberie navinutý materiál z kolíkov, zatiaľ čo sa bezpečnostný kryt automaticky otvorí, aby mohol operátor navinutý materiál ľahko odstrániť
Unikátna konštrukcia systému navíjania zaisťuje bezpečnostnú ochranu počas prevádzky tým, že všetky otočné pohyby sú v dolnej polohe so zatvoreným a monitorovaným

Technické špecifikácie


Priemer materiálu	Až do 16 mm (0.63”)
Dĺžka obrobku	Minimum 1,500 mm (59”)
Priemer cievky	Vnútorný priemer 100 – 330 mm (4.0 – 13.0”) Vonkajší priemer až do 330 mm (13.0”)
Váha cievky	Maximum 40 kg (88 lbs)
Výška cievky	Maximum 120 mm (4.7”)
Rýchlosť navíjania	Offline: 1.5 – 4.8 m/s (4.9 – 15.7 ft./s) záleží na priemere cievky Auto navíjanie: Synchronizované so zariadením na spracovanie
Kapacita pamäte	Až do 1,000 úloh
Rozhranie	SMI štandard (I/O signály a informácie o rýchlosti), Núdzový STOP
Napájanie	100/115 VAC, 60 Hz, 230/240 VAC, 50 Hz, 1000 VA
Prívod stlačeného vzduchu	6 bar (90 psi)
Váha	120 kg (266 lbs)
Rozmery (D x Š x V)	610 x 700 x 1,400 mm (24 x 28 x 56“)
Prehlásenie o zhode CE	CableCoiler 1450 plne vyhovuje všetkým CE a EMV požiadavkám na zariadenia a tiež požiadavkám vzťahujúcich sa na mechanickú a elektromagnetickú bezpečnosť.
Dôležitá poznámka	Pred zakúpením odporúčame zaslanie produkčných vzoriek / konzultáciu z dôvodu overenia vhodnosti nasadenia uvedeného zariadenia.
