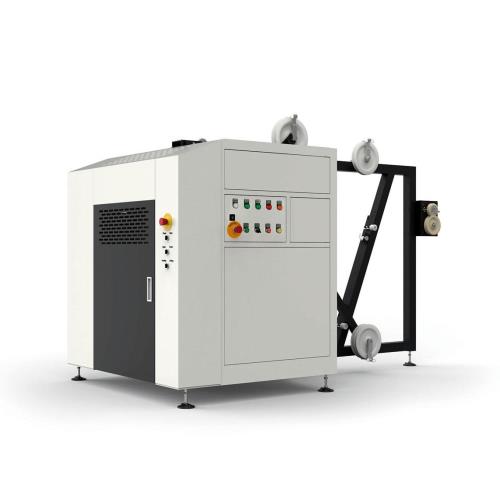

PreFeeder 3300
Výkonný odvíjací systém pre podávanie káblu z kotúčov do hmotnosti 150kg.
Prehľad
PreFeeder 3300 je výkonný systém pre podávanie káblu z kotúčov do hmotnosti 150kg (330 lbs.) Systém sa vyznačuje jednoduchým dizajnom a jednoduchou obsluhou. Pre jednoduchú manipuláciu s kotúčom a ich rýchle výmeny sú všetky osi elektricky poháňané. PreFeeder 3300 požíva bez-hriadeľový dizajn pre jednoduché nakladanie a vykladanie kotúčov.
Integrovaný akumulátor na kábel ovláda rýchlosť odvíjacieho pohonu. Funkcie sledovania poskytujú väčšiu bezpečnosť počas nastavovania a prevádzky. S týmto konceptom sa dosahuje nákladovo efektívne riešenie pre širokú škálu aplikácií.
- Výkonný systém pre podávanie káblu z kotúčov do hmotnosti 150kg (330 lbs.) s maximálnym priemerom 600 mm (24”)
- Bez-hriadeľový dizajn pre jednoduché nakladanie a vykladanie kotúčov
- Poháňané osi pre rýchle výmeny a jednoduchú obsluhu
- Vysoká dynamika podávania umožňuje vyššie výrobné rýchlosti a zvyšuje ekonomickú efektívnosť linky na spracovanie
Rozsah aplikácie
- Priemer kábla až do 16 mm (0.63")
- Veľkosť kotúča až do priemeru 600 mm (24")
- Šírka kotúča až do 370 mm (14.6")
- Váha kotúča 150 kg (330 lbs.)
Technické špecifikácie
| |
Priemer kotúča | 300 - 600 mm (12 - 24“) |
Šírka kotúča | 270 - 370 mm (10.6 - 14.6“) |
Priemer hriadeľu kotúča | 40 - 125 mm (1.6 - 5.0“), iné rozmery na vyžiadanie |
Váha kotúča | 150 kg (330 lbs.) |
Priemer materiálu | 16 mm (0.63“) |
Rýchlosť rotácie | 400 rpm |
Objem akumulátora | 1.3 m (51”)1 slučka; 2.9 m (114”) 2 slučky |
Rozmery (D x Š x V) | 2,430 x 1,270 x 1,660 mm (95.7 x 50 x 65.3“) |
Váha | 550 kg (1,210 lbs.) |
Napájanie | 3 x 400 VAC, N, 2.2 KW, stlačený vzduch 6 bar (90 psi) |
Prehlásenie o zhode CE | PreFeeder 3300 plne vyhovuje všetkým CE a EMV požiadavkám na zariadenia a tiež požiadavkám vzťahujúcich sa na mechanickú a elektromagnetickú bezpečnosť. |
Dôležitá poznámka | Pred zakúpením odporúčame zaslanie produkčných vzoriek / konzultáciu z dôvodu overenia vhodnosti nasadenia uvedeného zariadenia. |
