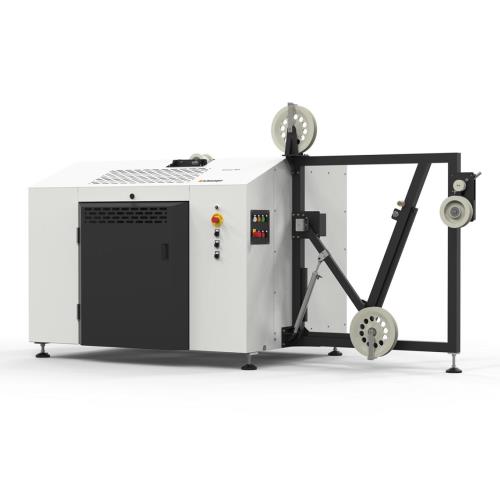

PreFeeder 4850
Výkonný odvíjací systém pre podávanie káblu z kotúčov do hmotnosti 600kg.
Prehľad
PreFeeder 4850 je výkonný systém pre podávanie káblu z kotúčov do hmotnosti 600 kg (1,320 lbs.). Systém sa vyznačuje jednoduchým dizajnom a jednoduchou obsluhou. Pre jednoduchú manipuláciu s kotúčom a ich rýchle výmeny sú všetky osi elektricky poháňané. PreFeeder 4850 požíva bez-hriadeľový dizajn pre jednoduché nakladanie a vykladanie kotúčov.
Integrovaný akumulátor na kábel ovláda rýchlosť odvíjacieho pohonu. Funkcie sledovania poskytujú väčšiu bezpečnosť počas nastavovania a prevádzky. S týmto konceptom sa dosahuje nákladovo efektívne riešenie pre širokú škálu aplikácií.
- Výkonný systém pre podávanie káblu z kotúčov do hmotnosti 600 kg (1320 lbs.) s maximálnym priemerom 1070 mm (42”)
- Bez-hriadeľový dizajn pre jednoduché nakladanie a vykladanie kotúčov
- Poháňané osi pre rýchle výmeny a jednoduchú obsluhu
- Vysoká dynamika podávania umožňuje vyššie výrobné rýchlosti a zvyšuje ekonomickú efektívnosť linky na spracovanie
Rozsah aplikácie
- Priemer kábla do 35 mm (1.4")
- Priemer kotúča do 1,070 mm (42")
- Šírka kotúča do 710 mm (28")
- Váha kotúča do 600 kg (1,320 lbs)
Ďalšie informácie
Možnosti
- Centrovacie kužeľové súpravy (k dispozícií v niekoľkých veľkostiach) aby sa zhodovali s vnútorným priemerom upínacieho otvoru kotúča káblu
- Zákazkové sady kladiek pre špeciálne typy káblov
Funkcia
- Elektrický navíjací systém
- Elektrický zdvíhací systém
- Riadený pohon odvíjacieho systému s integrovanou brzdou
- Funkcia sledovania a bezpečnostné obvody s rozhraním na stroje pre následne spracovanie
Technické špecifikácie
| |
Priemer kotúča | 400 - 1,070 mm (16 - 42“) |
Šírka kotúča | 280 - 710 mm (11.0 - 28.0“) |
Priemer hriadeľu kotúča | 40 - 125 mm (1.6 - 5.0“) |
Váha kotúča | 600 kg (1,320 lbs.) |
Priemer materiálu | Maximum 35 mm (1.4“) |
Rýchlosť rotácie | Až do 280 rpm, nastaviteľné pre optimalizovanú dynamiku podávania |
Objem akumulátora | 1,420 mm (56“) s jednou slučkou (vodič do 35 mm (1.3“))
*voliteľné 2,900 mm (114”) s dvomi slučkami (vodič do 16 mm (0.6“))
*voliteľné 8,200 mm (323“) s piatimi slučkami (pre menšie vodiče do 6 mm (0.2“)) |
Rozmery (D x Š x V) | Zadné podávania: 2,810 x 1,750 x 1,700 mm (110 x 68 x 67“)
Ľavé/Pravé podávanie: 3,170 x 1,450 x 1,700 mm (125 x 57 x 67”) |
Váha | 870 kg (1,918 lbs.) |
Napájanie | 3 x 400 VAC, N, 5 KW, stlačený vzduch 6 bar (90 psi) |
Prívod stlačeného vzduchu | 6 bar (90 psi) |
Prehlásenie o zhode CE | PreFeeder 4850 plne vyhovuje všetkým CE a EMV požiadavkám na zariadenia a tiež požiadavkám vzťahujúcich sa na mechanickú a elektromagnetickú bezpečnosť. |
Dôležitá poznámka | Pred zakúpením odporúčame zaslanie produkčných vzoriek / konzultáciu z dôvodu overenia vhodnosti nasadenia uvedeného zariadenia. |
