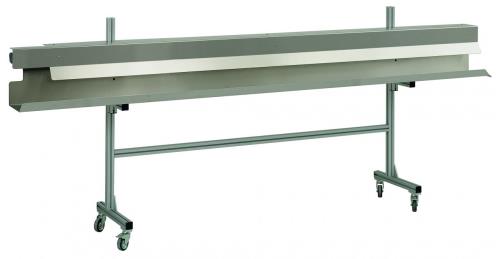

WireStacker 1000

Pasívny stohovací systém s vodiacim kanálom a zberným podnosom.

Prehľad

WireStacker 1000 je pasívny stohovací systém s vodiacim kanálom a zberným podnosom. Manipuluje s dĺžkami káblov do 3 m (10 ft) a aj s malými vodičmi, ako sú napríklad vodiče o rozmere 0.34 mm² (22 AWG).

Rozsah aplikácie

WireStacker 1000 je pasívny stohovací systém, ktorý vedie a zbiera drôty spracované strojmi na rezanie a odizolovanie od spoločnosti Schleuniger.

Ďalšie informácie

Funkcia

Vodič je vedený cez vyhadzovaciu trubicu stohovača pomocou transportných valčekov stroja. Po spracovaní každého vodiča stroj odošle riadiaci signál do stohovača aby odhodil drôt zo zbernej rúrky do zberného zásobníka. WireStacker 1000 zvládne aj také malé vodiče ako sú napríklad vodiče s rozmermi 0,34 mm² (22 AWG).

Vlastnosti

Nízko-nákladové riešenie umožňujúce bez-obslužnú prevádzku
WireStacker 1000 stohuje drôt až do dĺžky 3m (10 ft.)
Výrazne znižuje prácu spojenú s manipuláciou dlhých vodičov
Pasívny dizajn pre takmer neobmedzené a bezproblémové cykly
Dizajn posuvu pre manipuláciu väčších dĺžok ako sú 3.0 m (10 ft.)
Využíva dedikované rozhranie na strojoch EcoStrip 9380, MultiStrip 9480, PowerStrip 9550 a MegaStrip 9650
Lisovaný hliníkový rám a celková nerezová konštrukcia
Funguje rovnako dobre s krátkymi alebo dlhými vodičmi

Technické špecifikácie


Priemer materiálu	Maximálny vonkajší priemer 25.4 mm (1”)
Dĺžka obrobku	Až do 3,000 mm (120”), možné aj väčšie dĺžky, ale záleží na type kábla
Výška osi kábla	Nastaviteľné: 610 mm (24”) až do 1,060 mm (42”)
Prívod stlačeného vzduchu	5-6 bar (75 – 90 psi) (WireStacker 1000 obsahuje regulátor tlaku) <0.03 m³ / min. pri 550 kPa (<1 CFM pri 80 PSI)
Rozmery (D x Š x V)	3,000 x 470 x 1,170 mm (120 x 18.5 x 46”)
Váha	55 kg (117 Ibs.)
Prehlásenie o zhode CE	WireStacker 1000 plne vyhovuje všetkým CE a EMV požiadavkám na zariadenia a tiež požiadavkám vzťahujúcich sa na mechanickú a elektromagnetickú bezpečnosť.
