Prehľad

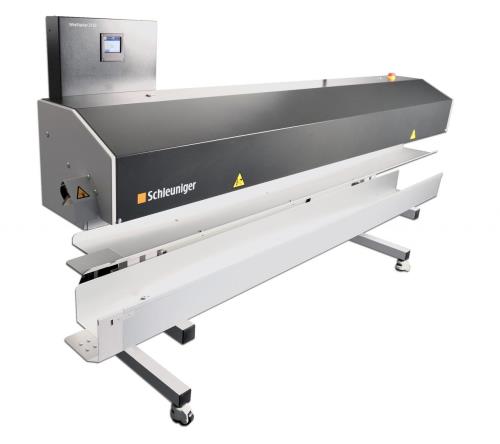

WireStacker 3150 je vysoko výkonný stohovací systém pre presné, axiálne stohovanie káblov. Systém je k dispozícii s 2,5 m (8,20 ft), 5 m (7,5 m), 7,5 m (24,6 ft) alebo 10 m (32,8 ft) dĺžkou. Vstavané, synchronizované poháňané dopravné pásy umožňujú opatrné a bezpečné stohovanie káblov bez zaseknutia drôtu aj pri veľmi slabých vodičoch.
Rozsah aplikácie
WireStacker 3150 je vysoko výkonný stohovací systém pre presné, axiálne stohovanie káblov. Systém je k dispozícii s 2,5 m (8,20 ft), 5 m (7,5 m), 7,5 m (24,6 ft) alebo 10 m (32,8 ft) dĺžkou. Vstavané, synchronizované poháňané dopravné pásy umožňujú opatrné a bezpečné stohovanie káblov bez zaseknutia drôtu aj pri veľmi slabých vodičoch. Integrovaný zásobník umožňuje nezávislú prácu pre operátora, aby mohol súčasne vykonávať ďalšie operácie vo výrobnom procese. WireStacker 3150 vyniká výnimočným výkonom a flexibilitou, čo z neho robí dôležitý prvok v rámci efektívnej a precíznej linky na spracovanie káblov.
Ďalšie informácie
Funkcia
WireStacker 3150 je riadený I/O-signálmi a informáciami o rýchlosti zo stroja na spracovanie káblov. Okrem transportu drôtu zaisťuje dopravný pás so sklonom 45 ° tiež optimálne vedenie a zaistené vyhadzovanie drôtu.
Vlastnosti
- Ľahko prepojiteľné so strojom na spracovanie káblov
- Vysokorýchlostné stohovanie a vykladanie synchronizované so strojom na spracovanie káblov
- Samostatná ovládateľná, sklopná dávkovacia podložka pre výrobu v dávkovom režime
- Žiadne prerušenie procesu pri vykladaní káblov
- Voľné programovateľné dávkové spracovanie
- Jednoduchý prístup elektronickým a mechanickým komponentom pre zjednodušenie údržby
Technické špecifikácie
| |
Priemer materiálu | 1.5 – 25.4 mm (0.06 – 1”) |
Dĺžka obrobku | 2.5 m (8.2 ft/s), 5 m (16.4 ft/s), 7.5 m (24.6 ft/s), 10 m (32.8 ft/s) |
Rýchlosť podávania | Až do 4 m/s (13.1 ft/s) Synchronizované so strojom na spracovanie káblov |
Rozhrania | PPI standard (I/O signály a informácie o rýchlosti), Núdzový STOP |
Napájanie | 110 / 115 / 230 / 240 VAC, 50 / 60 Hz |
Prívod stlačeného vzduchu | 6 bar (90 psi) |
Váha | 120 kg (264.6 lbs.) pre obe verzie 2.5 m (8.2 ft) |
Rozmery (D x Š x V) | 2.5 m (8.2 ft) verzia:
2,805 x 610 x 1,500 mm (110.43 x 24.01 x 59.05") |
Prehlásenie o zhode CE | WireStacker 3150 plne vyhovuje všetkým CE a EMV požiadavkám na zariadenia a tiež požiadavkám vzťahujúcich sa na mechanickú a elektromagnetickú bezpečnosť. |
Dôležitá poznámka | Pred zakúpením odporúčame zaslanie produkčných vzoriek / konzultáciu z dôvodu overenia spôsobilosti pripojenia zariadenia. |
