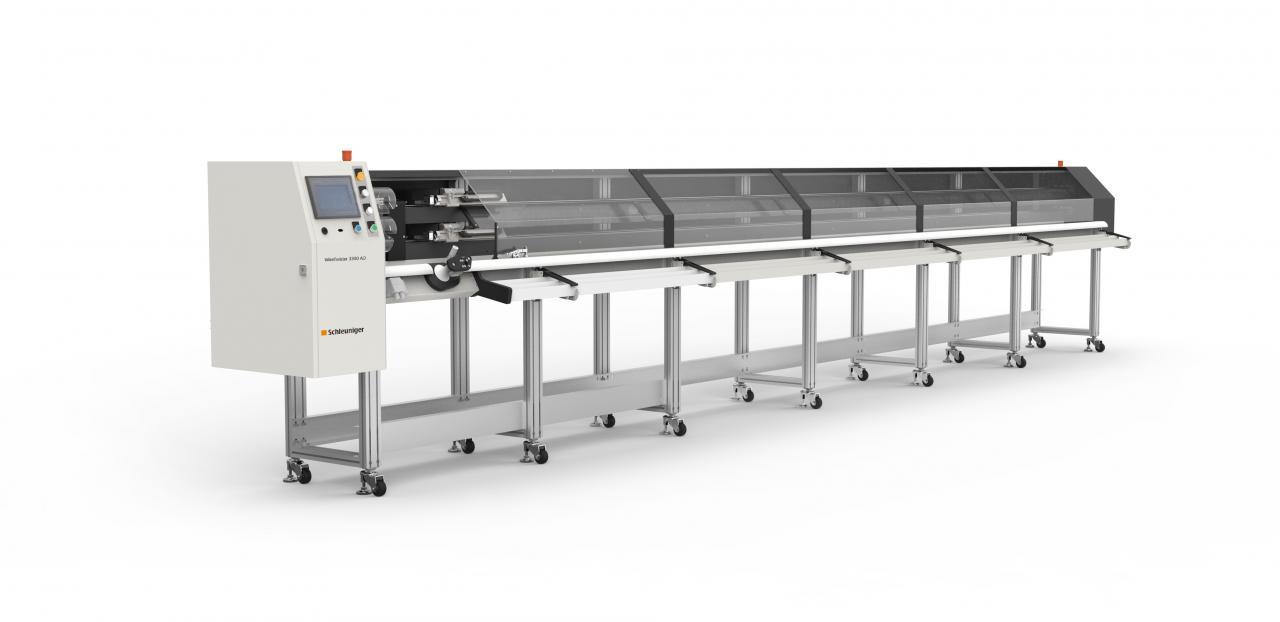

WireTwister 3300AD

Automatické zariadenie na skrúcanie drôtu s dvomi integrovanými krútiacimi linkami s vysokorýchlostnými krútiacimi hlavami a samonosnými nosičmi.

Prehľad

WireTwister 3300 AD je automatické zariadenie na skrúcanie drôtu s dvoma hlavami. S dvomi integrovanými krútiacimi linkami s vysokorýchlostnými krútiacimi hlavami a samonosnými nosičmi dosahuje zariadenie bezkonkurenčný výkon. Obsluha môže ľahko vložiť oba konce nekrútených vodičov do zariadenia z jednej stojacej polohy. Ergonomický prístup k držiakom vodičov a krútiacim hlavám umožňuje rýchlu a jednoduchú obsluhu. Dvojité spínače s palmovými tlačidlami a viac bezpečnostných štítov zaručujú bezpečnú prevádzku. Vysoko kvalitné lineárne vedenia a hnacie remene ponúkajú presné polohovanie, vysokú kvalitu a dlhú životnosť. Používateľské rozhranie s farebným dotykovým displejom s intuitívnym menu pre nastavenie parametrov a správu úloh umožňuje jednoduché programovanie a prevádzku. Počas nastavovania pomáha menu s korekciou rozstupu obtočenia automaticky dosiahnuť požadovaný rozstup. WireTwister 3300 AD je dostupný v rôznych dĺžkach, aby spĺňal požiadavky zákazníkov.

Rozsah aplikácie

Vďaka jeho modulárnemu dizajnu, sú dostupné konfigurácie od 6.4 m (252.0”) až do 11.2 m (440.9”) dĺžky v 2.4 m (94.5”) inkrementoch

Ďalšie informácie

Funkcia

WireTwister 3300 AD pracuje s dvoma striedajúcimi sa krútiacimi linkami. Zatiaľ čo prvá linka krúti vodiče, operátor môže naložiť ďalšiu sadu nekrútených vodičov na druhú krútiacu linku. Operátor zavedie pravé konce vodičov do nosných svoriek. Nosič ťahá vodič presne do naprogramovanej polohy pre počiatočnú dĺžku drôtu a operátor potom naloží ľavé konce drôtu do krútiacej hlavy. Každá krútiaca linka krúti drôty s programovateľnou reguláciou napínania. Pri spracovávaní niektorých aplikácií dochádzka k automatickej korekcií polohy nosiča aby sa udržalo správne napätie.

Programovateľná relaxačná sekvencia na konci procesu skrúcania zaručuje vysoko opakovateľnú kvalitu. Svorky vodiča automaticky vysunú skrútený kábel do integrovaného stohovacieho kanála a nosič sa presunie k operátorovi, aby bol pripravený na zavedenie ďalšieho páru vodičov.

Výhody pre zákazníka

Programovateľné vysokorýchlostné krútiace hlavy pre vysoký krútiaci výkon
Nosiče sa automaticky pohybujú pre jednoduché vloženie nových vodičov, aby sa operátor nemusel premiestňovať
Naprogramovateľné napínanie vodiča počas krútenia a počas relaxačnej sekvencie
Integrovaný algoritmus korekcie otáčania pre jednoduché nastavenie a uloženie správneho rozstupu obtočenia
Samo-vysvetľujúce menu s intuitívnou navigáciou pre programovanie, prácu s úlohami a prevádzku s rôznymi používateľskými úrovňami chránenými heslom

Technické špecifikácie


Dĺžka materiálu (neskrúteného)	600 mm do 6,400 / 8,800 / 11,200 mm (23.6" do 252 / 346.5 / 441")
Dĺžka jedného obtočenia (Length of Lay)	10 – 50 mm (0.39 – 1.97“)
Prierez vodiča	2 x 0.13 - 2 x 3 mm²(2 x 26 AWG - 2 x 12 AWG)
Dĺžka otvorených (neskrútených) koncov	30 - 100 mm (1.18 - 3.94’’)
Rozdiel v otvorených koncoch	0 - 60 mm (0 - 2.36")
Kapacita pamäte	Do 1000 programov
Rýchlosť skrútenia	800 - 2,000 rpm
Napájanie	230 VAC +/-5%, 50/60 Hz, <1KW, Stlačený vzduch 6 bar (90 psi)
Rozmery (D x Š x V)	7,400 x 750 x 1,360 mm, 460 kg (291 x 29.5 x 53.5", 1,014 lbs.) 9,800 x 750 x 1,360 mm, 570 kg (385 x 29.5 x 53.5", 1,257 lbs.) 12,200 x 750 x 1,360mm, 680 kg (480 x 29.5 x 53.5", 1,499 lbs.)
Prehlásenie o zhode CE	WireTwister 3300 AD plne vyhovuje všetkým CE a EMV požiadavkám na zariadenia a tiež požiadavkám vzťahujúcich sa na mechanickú a elektromagnetickú bezpečnosť.
Dôležitá poznámka	Pred zakúpením odporúčame zaslanie produkčných vzoriek / konzultáciu z dôvodu overenia spôsobilosti pripojenia zariadenia.
