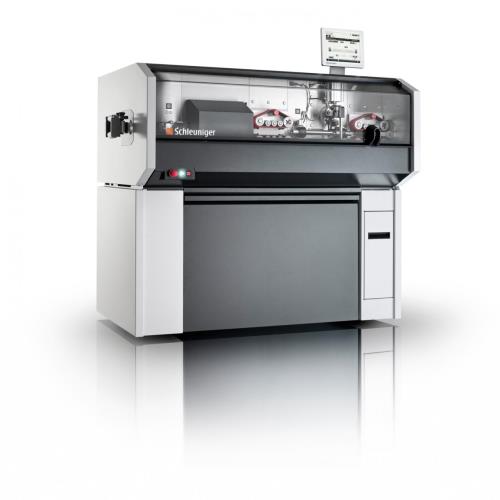

MegaStrip 9680

Modulárne automatické strihacie a odizolovacie zariadenie pre spracovanie širokej škály káblov a vodičov s vonkajším priemerom do 35 mm.

Prehľad

MegaStrip 9680 je modulárne navrhnuté, automatické strihacie a odizolovacie zariadenie pre spracovanie jednožilových káblov, viacžilových káblov a tienených káblov s vonkajším priemerom do 35 mm (1.38'). Zariadenie je dostupné v dvoch základných verziách a poskytuje optimalizované riešenie založené na požiadavkách zákazníka a na vlastnostiach prostredia.

Modulárny dizajn zabezpečuje budúce vylepšenia
Rozsiahle knižnice s preddefinovanými typmi káblov, procesmi a operáciami zjednodušujú programovanie stroja
SmartBlade™ systém so zásobníkmi a knižnicami pre rýchlu výmenu kompletných sád nožov
Vysoko precízna rotačná rezacia jednotka s automatickým centrovacím systémom pre presné rezanie tienenia
Automatické uzamknutie / odomknutie vodiacich sád pre bezpečnú obsluhu

Rozsah aplikácie

Diskrétne vodiče s prierezom až do 120 mm² (4/0 AWG) alebo voliteľných 300 mm² (MCM 600), tienené káble a komplexné viacžilové aplikácie môžu byť spracované v jednej automatickej operácií. MegaStip 9680 je dostupný v dvoch základných konfigurovaných modeloch:

M-verzia s voľnou programovateľnou indexovou rezacou hlavou s viacerými nožmi
MR-verzia s prídavnou rotačnou narezávacou jednotkou pre precízne spracovanie tienenia

Vďaka širokej škále prídavných nástrojov, MegaStrip 9680 môže spracovať širokú škálu káblov s rozdielnymi operáciami.

MegaStrip 9680 je špecificky navrhnutý tak, aby poskytoval najvyššiu možnú produktivitu. Výkonné servopohony zabezpečujú rýchle podávanie a vysoké strihacie sily. Inteligentná riadiaca jednotka zabezpečuje krátku dobu cyklu a opakovateľný výkon vysokej kvality.

Materiál

Zoskupené vlákno
Potiahnuté vlákno
Koaxiálny kábel
Šnúra
Diskrétny vodič
Duplexné sklenené optické vlákno
Optické vlákno, fólia a iné
Viac-vodičový kábel
Laminát
Plochý materiál
Plochý viac-vodičový kábel
GOF (Sklenený optický kábel)
Opláštený plochý kábel
Kevlar
Kevlarfasern
Viacžilový kábel
POF (polymérový optický kábel)
PUR
PVC
Guma
Gumené šnúry / profily
Tienené káble
Jednovodičový kábel
Jeden vodič
Pevný vodič
Viaclankový vodič
Teflon®
Triaxiálny kábel
Hadičky a rúrky
Hadice
Vodič
Vodič so špeciálnou izoláciou

Možnosti spracovania


Narezať na dĺžku		Úplne alebo čiastočne odizolovanie vľavo a vpravo
Odpláštenie a odizolovanie vnútorného vodiča		Odpláštenie extrémne tenkých izolácií
Odpláštenie viacvodičových káblov		Viacvrstvové odizolovanie
Viacvrstvové tienené spracovanie (Koax, Hybrid, atď.)		Viacvrstvové odpláštenie s odizolovaním vnútorných vodičov a pozdĺžne narezanie izolácie
Viackrokové odizolovanie		Skrátenie, oddelenie a odizolovanie individuálnych lankových vodičov
Značenie kábla

Ďalšie informácie

Koncept

MegaStrip 9680 je navrhnutý pre automatické strihanie a odizolovanie širokej škály káblov do priemeru 35 mm (1.38"). Jeho modulárny dizajn umožňuje používateľom vytvoriť optimalizované riešenie založené na vlastných požiadavkách. Toto výkonné, ale precízne zariadenie je dostupné v dvoch rôznych modeloch, ktoré je možné ďalej kombinovať s rôznymi prídavnými možnosťami pre spracovanie. Model MegaStrip 9680 M obsahuje patentovanú viacnožovú polohovaciu rezaciu hlavu od spoločnosti Schleuniger. Model MR pridáva rotačnú narezávaciu jednotku pre spracovanie tieneného kábla a čo najvyššiu flexibilitu. Oba modely obsahujú systém SmartBlade™, ktorý umožňuje rýchlu výmenu nožov. Zariadenie je kompatibilné s až dvoma rôznymi systémami inkjet na značenie kábla. Poloha značiacich hláv sa nachádza za rezacou hlavou, aby sa predišlo zbytočným odpadkom. Všetky model obsahujú aj 10“ farebnú dotykovú obrazovku s intuitívnym používateľským rozhraním s jednoduchou navigáciou. Široká škála rozhraní pre rôzne periférie je samozrejmosťou.

Špeciálne vlastnosti

Intuitívne používateľské rozhranie na 10” farebnej dotykovej obrazovke
Rozsiahle knižnice s preddefinovanými typmi káblov, procesmi a operáciami
SmartBlade™ systém so zásobníkmi a knižnicami pre rýchlu výmenu kompletných sád nožov
Vysoko precízna rotačná rezacia jednotka s automatickým centrovacím systémom pre presné rezanie tienenia
Transportné jednotky poháňané servo-pohonmi ponúkajú vynikajúcu rýchlosť a odizolovacie sily
Automatické uzamknutie / odomknutie vodiacich sád
Integrované odstraňovanie odpadu
Modulárny dizajn zabezpečuje budúce vylepšenia
Široká škála doplnkov pre prispôsobenie systému

Možnosti

Zariadenie pre vysokú strihaciu silu strihacej hlavy
Univerzálna narezávacia jednotka pre precízne pozdĺžne narezávanie
Odpláštovanie a odizolovanie vnútorných vodičov
Štandardný zásobník pre 56 mm / 28 mm (2.20 / 1.10") nože alebo nože vlastnej špecifikácie
Až 2 atramentové moduly umiestnené za strihacou hlavou
Softvér na spracovanie kábla Cayman pre PC

Technická špecifikácia


Priemer materiálu	Maximum 35 mm (1.38")
Prierez vodiča	Štandard: 120 mm² (4/0 AWG) Voliteľné: 240 – 300 mm²(500 MCM - 600 MCM) obe závisia na type kábla
Dĺžka obrobku	Štandard: 150 – 999,999 mm (5.90 - 39,370") (štandard) 225 – 999,999 mm (8.85 - 39,370") (konfigurácia 2 inkjet moduly) Skrátený režim: < 150 mm (5.90") (štandard) < 225 mm (8.85") (konfigurácia 2 inkjet moduly)
Dĺžka odizolovania	< 999,999 mm (39,370")
Dĺžka stiahnutia	Ľavá strana: 220 mm (8.6") (štandárd) 300 mm (11.8") (konfigurácia 2 inkjet moduly) Pravá strana: 360 mm (14.2") (štandard)
Rýchlosť podávania	3 m/s (9.84ft/s)
Zásobník nožov	Štandardný, rýchlo vymeniteľný Mriežky zásobníka: 2 x 56 mm 4 x 28 mm 56 + 2 x 28 mm Prispôsobiteľné na vyžiadanie
Rozhrania	Ethernet, USB, RS 232, pre-/postprocessing interface, hotstamp, 2 x inkjet, pedál, NV1XXX
Napájanie	3 x 200-240 VAC
Prívod stlačeného vzduchu	6 bar (90 psi)
Rozmery (L x W x H)	1,590 x 1,030 x 1,365 mm celkovo (62.6 x 40.6 x 53.7")
Váha	M verzia 435 kg (959.01 lbs.) MR verzia 463 kg 1020.74 lbs.)
