CR
Sprievodca, ktorý testuje počas zostavovania
Prehľad
Spojte viacero testerov Cirris CR pre zložité zväzky a zostavy s tisíckami bodov. Systém podporuje sprievodcu zostavením s obrázkami konektorov na obrazovke, ktoré zvýrazňujú správne polohy dutín, vodiace LED diódy na montážnej doske a okamžitú grafickú a zvukovú spätnú väzbu na zachytenie chýb pri ich výskyte.
Viac informácií: https://www.cirris.com/products/testers/item/8-cr#specs
| |

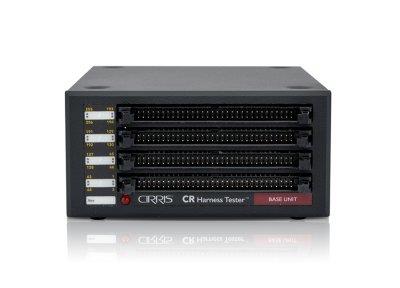

Kompaktný tester- Až do 32,000 testovacích bodov (256 pts/box)
- Základná jednotka váži menej ako 2 kg
- Architektúra „Daisy-Chain“ znižuje dĺžku a zložitosť prepojovacích káblov
- Limity odporu pre splnené/nesplnené voliteľné používateľom od 0,1 Ω do 500 kΩ
- Testuje odpory, diódy a kondenzátory
- Schopný testu 4-Wire “Kelvin”
- Univerzálne testovacie režimy
- Postupné zostavenie / test
- Náhodné zostavenie / test
- Jeden test
- Kontinuálny test
Softvér- Postupný proces s grafickými výzvami prostredníctvom softvéru Cirris Easy-Wire ™
- Grafické znázornenie konektorov a blikajúcich LED diód na obrazovke
- Vyberte grafický konektor z knižnice s viac ako 270 konektormi
- Vytvorte podrobnosti konektora, aby ste ich mohli uložiť do viacerých testovacích programov
- Inštrukcie je možné získať (naućiť) zo vzorového produktu, importovaním údajov zo zoznamu vodičov alebo, alebo manuálnym importom
| Sprievodca zostavením- Smart-Lights kompatibilný
- Zvukové a vizuálne výsledky
- Pri riadenej zostave káblového zväzku sa pri každom pripojení ozve zvukový tón
- LED riadená zostava
- Každá LED je riadená dvoma pravidelnými testovacími bodmi a nevyžaduje sa žiadna špeciálna elektronika
- Zelené blikajúce LED indikujú ďalšie dva body, ktoré sa majú ukončiť
- Červené blikajúce LED signalizujú nesprávne pripojenie
|
