Programozható sztrippelőgép koaxiális kábelekhez, 11 mm (0,44 ") külső átmérőig és 40 mm (1,58") szélességig.
Áttekintés

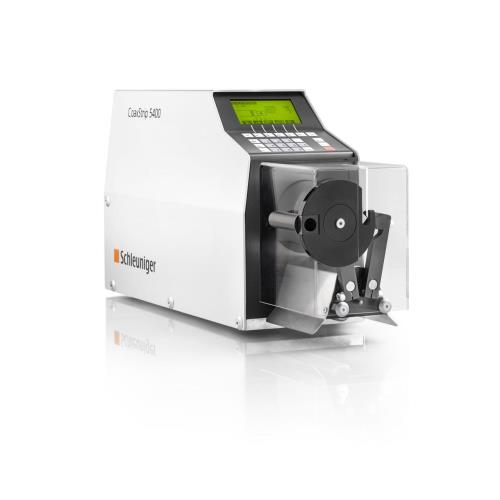

A CoaxStrip 5400 egy félautomata programozható csupaszoló berendezés, egy-többlépéses csupaszolási folyamatokra tervezték. A gyártásban bevált mechanika, kombinálva a legmodernebb elektronika, felhasználóbarát kijelző és a mellékelt PC szoftver létrehoz egy könnyen használható platformot, amely maximális hatékonyságot kínál. A berendezés képes könnyen feldolgozni a koaxiális kábeleket, a háromeres kábeleket max. 11 mm (0,44 '') külső átmérővel és max. 40 mm (1,58 ") csupaszolási hosszal, melynek köszönhetően a CoaxSrip 5400 tökéletesen hozzáigazodik a vezetékek és kábelek széles skálájához, mint például az összes koaxiális kábel a piacon, beleértve a nagyobb típusokat (RG8, RG11 és RG213).
Alkalmazási kör
A gyártásban bevált mechanika, kombinálva a legmodernebb elektronika, felhasználóbarát kijelző és a mellékelt PC szoftver létrehoz egy könnyen használható platformot, amely maximális hatékonyságot kínál. A CoaxStrip 5400 képes könnyen feldolgozni koaxiális kábeleket, a háromeres kábeleket max. 11 mm (0,44 '') külső átmérővel. A rövid ciklusidő és a képessége, hogy 1000 programot képes tárolni a memóriában, magas nyereséget ésgyors beruházási megtérülést biztosít.
Anyag
- Kábel
- Koaxiális kábel
- Kapton
- Többeres kábel
- PUR
- PVC
- Gumi
- Egy szálas kábel
- Rögzített huzal
- Többszálas vezeték
- Teflon®
- Tefzel®
- Háromeres kábel
Feldolgozási módszerek
- Koaxiális kábelek feldolgozása
- Rugalmas kábelek feldolgozása
- Diszkrét vezeték feldolgozása
- Teljes csupaszolás
- Többeres kábel feldolgozása
- Többrétegű csupaszolás
- Többlépéses csupaszolás
- Részleges csupaszolás
- Háromrétegű kábel feldolgozása
Műszaki információk
| |
Anyag átmérője | Maximum 11 mm (0.43“) |
Az anyag átmérőjének fokozása | 0.01 mm (0.001“) |
Csupaszolási hossz | Maximum 40 mm (1.58“) |
Csupaszolás hosszának fokozása | 0.01 mm (0.001“) |
Csupaszolás lépések száma | Maximum 9 |
Megfogás | Motorral vezérelt programozható megfogás |
Ciklusidő | > 4 s (a kábel típusától és a programozástól függ) |
Gyártási sebesség | 300 - 600 db. / ó. (a kábel típusától és a programozástól függ) |
Memória kapacitás | 1,000 kábel/ 100 vezeték |
Interfész | R 232, lábpedál, robot interfész (lehetőség) |
Zaj | <70 dB (A) |
Tápegység | 110 / 115 VAC: biztosíték 2.0 A/T, 230 / 240 VAC: biztosíték 1.0 A/T, 50/60 Hz, 150 VA |
Méretek (D x Š x V) | 480 x 140 x 235 mm (18.9 x 5.5 x 9.3”) |
Súly | 12 kg (26.7 lbs.) |
CE megfelelősségi nyilatkozat | A CoaxStrip 5400 megfelel minden CE és EMC irányelvnek, ami a mechanikai és elektromos biztonságot és az elektromágneses összeférhetőséget illeti. |
További információk
Programozható folyamatparaméterek
- Szigetelés lehúzása csupaszoló forgófej forgásával vagy forgás nélkül
- Szigetelés lehúzásának sebessége
- Részleges csupaszolás hossza
- Teljes csupaszolás hossza
- Extra gyors forgás a csupaszoló fejnek
- Forgás iránya a csupaszoló fejnek
- Csupaszoló fej forgásának sebessége
- Csupaszolás átmérője
- Csupaszolás elhelyezkedése
- Wayback (Kések kinyitása kihúzás előtt)
- Kések mozgásának sebessége
- Megfogási erő
Lehetőségek
- Vezetékek listájának feldolgozása
- Grafikus PC szoftver
- Különféle interfészek
- Diagnosztikai tulajdonságok
- Különféle felhasználói szint
Felhasználóbarát
Programozás a menü segítségével lehetővé teszi a könnyű és gyors adatbevitelt. A kábel vége melyen csupaszítás lesz végrehajtva, együtt a legfontosabb paraméterekkel a kijelzőn láthatóak. Az egyedülálló csupaszoló fej kombinálja az univerzális késeket az univerzális központosító rendszerrel. Ez lehetővé teszi a berendezésnek, hogy képes legyen az egész kábeltípus és átmérő skálát feldolgozni a specifikációjában bármilyen szerszám használata nélkül. Ha a kábel paraméterei el vannak mentve a memóriába, bármikor hozzá lehet férni. További felhasználóbarát funkciói: Egyszerű kábelbeillesztés, a ciklus megkezdése az automatikus indítószenzor segítségével és a lehetőség az egész folyamat figyelésére az átlátszó biztonsági burkolaton keresztül.
