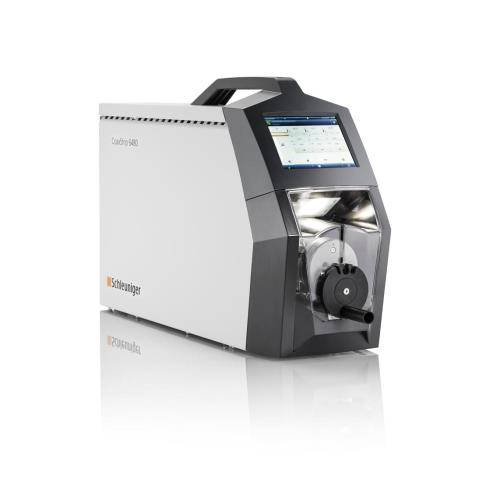

CoaxStrip 6480
Teljesen programozható csupaszoló berendezés a koaxiális, triaxiális és többszálas kábelekre, valamint az egymagos kábelekre 12 mm-ig.
Áttekintés
A CoaxStrip 6480 egy teljesen programozható többlépéses csupaszoló berendezés a koaxiális, triaxiális és többszálas kábelekre, valamint az egymagos kábelekre. Nagyon gyors ciklusok, többlépcsős opció a szabadon választható csupaszolási sorrenddel, kábelátmérő igazolásával, a kábelvég észlelése és az automatikus kábelhúzási funkciók nagy pontosságot és megbízhatóságot biztosítanak. A kés vágások egyenesek és merőlegesek a kábel tengelyére, ez nagyon pontos és tiszta vágást eredményez. A biztonsági burkolat szerszám nélkül eltávolítható, amely megkönnyíti a gép karbantartását.
Alkalmazási kör
Programozható beállítások, minden program minden egyes lépésére
- Csupaszolás helyzete
- Bevágási átmérő
- Központosító pofák átmérője
- Vágás sebessége
- Forgási sebesség a csupaszoló fejnek
- Forgás iránya a csupaszoló fejnek
- Szünet a bevágásnál
- Szigetelés lehúzás átmérője
- Csupaszolás hossza (részleges vagy teljes csupaszolás)
- Szigetelés lehúzási sebessége
- Szigetelés lehúzása/forgófej nélkül
- Szabadon választható csupaszolási sorrend
- Kábel megfogási ereje
Anyag
- Kábel
- Koaxiális kábel
- Koaxiális kábel menettel
- Dupla szigeteléssel ellátott vezeték feldolgozása
- Nagy sebességű adatkábel
- Magas feszültségű kábel
- Kapton
- Többmagos kábel
- Poliészter
- Polyurethane
- PUR
- PVC
- Gumi
- Árnyékolt kábel
- Szilikon
- Egymagos kábel
- Egy vezeték
- Rögzített huzal
- Többszálas vezeték
- Teflon®
- Tefzel®
- Triaxiális kábel
- Speciális szigeteléssel ellátott vezeték
Feldolgozási lehetőségek
Műszaki adatok
| |
Anyag átmérője | Minimum 1.2 mm (0.047“)
Maximum 12 mm (0.47“) |
Anyag átmérő beosztás | 0.01 mm (0.001“) |
Csupaszolás hossza | 50 mm (1.96“) |
Csupaszolás hossza beosztás | 0.01 mm (0.001”) |
Csupaszolási lépések száma | Maximum 6 |
Megfogás | Motorral vezérelt programozható megfogó erő |
Ciklusidő | ≥ 4 s (a kábel típusától és a programozástól függ) |
Gyártási sebesség | 400 - 650 db./ó (a kábel típusától és a programozástól függ) |
Memória kapacitása | 1000 kábel |
Interfész | 2x USB, 2x Ethernet, 2 x SMI (Lehetőség) |
Zaj | < 70 db (A) |
Tápegység | 100 - 240 VAC, 170 VA, 50/60 Hz. |
Sűrített levegőellátás | 0.4 - 0.6 Mpa / 4 - 6 bar / 5 - 12 l/min |
Méretek (D x Š x V) | 585 x 182 x 370 mm (23 x 7.2 x 14.6”) |
Súly | 22 kg (48,5 lbs.) |
CE megfelelősségi nyilatkozat | A CoaxStrip 6480 megfelel minden CE és EMC irányelvnek, ami a mechanikai és elektromos biztonságot és az elektromágneses összeférhetőséget illeti. |
Fontos megjegyzés | Vásárlás előtt javasoljuk, hogy küldjön termékmintákat/konzultációt a berendezés alkalmasságának ellenőrzésére. |
