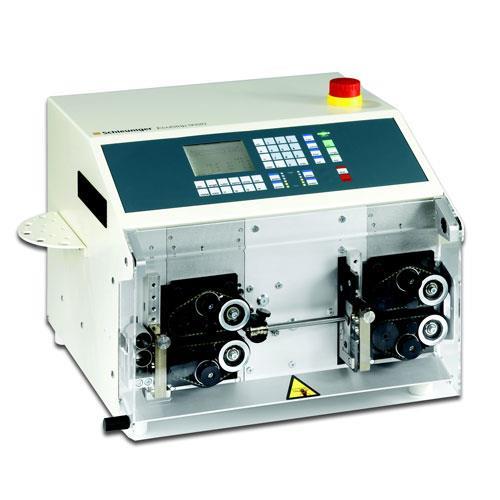

EcoStrip 9320
Automata Daraboló & Csupaszító Gép Az EcoStrip 9320 kábelek és vezetékek darabolására és csupaszítására alkalmazható automata gép. A megmunkálandó anyagok technológiája szerint programozhatóak a feldogozási műveletek. Az eltárolt kábelprogramok pillanatok alatt előhívhatók, lecsökkentve ezzel a különféle termékgyártások közti átállási időt. Az erős vágófej egység és teljesen automatikus szíjhajtású kábeltovábbító egység biztosítják a megbízható és stabil gyártást. Az EcoStrip 9320 automata használható önmagában vagy pedig több berendezést (kábelleresztő, többféle nyomtató, kábelfektető stb.) hozzácsatolva egy teljes gyártóvonal beépülő részeként.
Főbb Funkciók
- Méretre vágás
- Teljes vagy rész-csupaszítás
- Ablakos csupaszítás
- Többeres szalagkábel megmunkálása
- Párhuzamos megmunkálás, nagyobb darabszámokhoz
A Felhasználó Előnyei
- Nagy termelési hatékonyság:
- erős vágó és kábeltovábbító egység
- gyártóvonalba építhető
- egyszerre több kábelt is megmunkál párhuzamosan
- Könnyű kezelés és programozás:
- nagy kijelző
- kábelvezető cső gyorsan cserélhető (szerszám nélkül)
- működés állapotának jelzése a kezelőpanelen
- program memória az összes megmunkálási paraméter eltárolására
- kábelbetöltés megkönnyítése automata átmérő érzékelővel
- Kiváló ár/érték/teljesítmény arány:
- Alacsony bevezető ár
- Szimmetrikus továbbító egységgel mindig központosan halad a kábel
- Precíziós vágófej kritikus jellemzőjű kábelek megmunkálásához is
Tartozékok
- Továbbfejlesztett interfész kártya:
- Tintasugaras nyomtatóban tárolt szövegek kinyomtatása, “on the fly” - mód
- Kábelleeresztő -csévélő / -lerakó szinkronizálás (PF-Prefeed)(WS-Postfeed)
- Robotikus interfész (káb.csup. adatokat pl. krimpelőgépnek betanítani)
- Rádiusz kések
- Párhuzamos kábelfeldolgozáshoz forma megvezetők
- Légfúvóka készlet
- Kábeltorlódás érzékelő
- Kábeltároló tálca (rövid kábeleknek, csöveknek)
Technikai Adatok
| Tulajdonságok | Érték |
| Feldolgozható nyersanyagok | kör keresztmetszetű vezeték / kábel O: 9 mm-ig (0.35”) , szalagvezeték 13 mm-es
(0.51”) szélességig |
| Vezetőér keresztmetszet | Max. 10 mm2, 8 AWG |
| Vezeték ill. kábelhossz | 999’999 mm (39’370”), és rövid módban : < 45 mm (1.77”) |
| Csupaszítási hossz | 999 mm |
| Meghúzási hossz | jobb vég: 45 mm (1.77”), bal vég: 110 mm (4.33”) |
| Adagolási sebesség | 2 m/s -ig 9 fokozatban állítható |
| Tárkapacitás | 250 eltárolható kábel program |
| Hátlapi csatlakozások | Alap: kábeladagoló, fólianyomtató, passzív kábelfektető és csévélő, lábpedál,
Vész-Stop gombhoz kivezetés, RS 232-es serial port
Rendelhető: PF-Prefeed/WS-Postfeed interfész (szinkron kártya), Robotikus
interfész, Tintasugaras nyomtató interfész |
| Tápellátás | 100 / 115 / 230 VAC, 50 / 60 Hz / 300VA |
| Levegőnyomás | 6 bar (90 psi) csak a levegős pisztolyhoz szükséges |
| Zajszint | < 70 dB |
| Méretek | 429 x 429 x 346 mm (16.89” x 16.89” x 13.62”) (hossz, szélesség, magasság) |
| Súly | 38 kg (64 Ibs) |
| Európai követelmények | Az EcoStrip 9320 teljes mértékben megfelel minden CE (Európai Úniós) és
EMC/EMV által felállított, mechanikai és elektromos biztonsági követelménynek és
kompatibilitásnak. |
| Fontos megjegyzés | Ha a készülék működőképességével kapcsolatban bármilyen kétség merül fel, a
Schleuniger cég javasolja mintakábelek legyártását, és elküldését
a szervízpartnerhez. |
