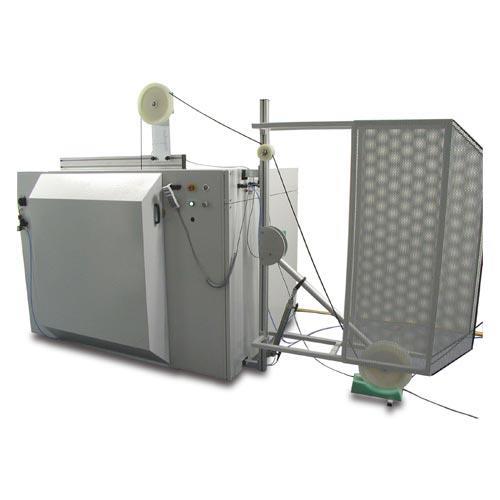

PreFeeder 4700
Kábeladagoló gép A PreFeeder 4700 egy nagyteljesítményű kábeladagológép, amely kifejezetten nagy produktivitású gyártóvonalakhoz lett tervezve. Ez a robosztus karakterű berendezéserős hajtóművel rendelkezik, amely lehetővé teszi akár 1000 kg súlyú kábeldobok felhasználását.
Számos kábelfeszítő rendszer kapható hozzá, hogy dinamikusan alkalmazkodjon testreszabható működtetésekhez. Egy automatikus folyamatmegszakító áramkör garantálja a biztonságot. A rendszer azonnal leáll
kábelfeltorlódás, elszakadás ill. a kábel elfogyásakor. A kábeldob szorítós felfogatása motorikusan állítható minden irányban. A mellékelt távvezérlővel könnyedén irányítható. A speciális tervezésnek köszönhetően, nincs szükség tengely használatára.
Funkciók
- Elektromechanikus rásegítésű kábeldob felfogató rendszer
- Elektromechanikus fékkel felszerelt, folyamatvezérelt hajtómű
- Beépített biztonsági áramkör, amely a kábeladagoló, valamint a teljes gyártóvonal működését figyeli.
Felhasználó előnyei
- Erőteljes, nagy teherbírású (1000 kg-ig terhelhető) rendkívül megbízható kábeladagoló rendszer, mely pozitívan járul hozzá a gyártóvonal termelési minőségéhez.
- Gyors átállás, egyszerű kezelés a minden irányban motorikusan mozgatható kábeldob felfogatás segítségével
- Nagy méretű nyersanyagkiszerelésekhez képest szűk formatervezés, kis helyigény
- A nehéz kábeldobok mozgatásának megkönnyítésére egy légpárnás eszköz rendelhető hozzá. Az eszköz segítségével egy személy is el tudja végezni a kábeldob cserét.
Választható tartozékok
- Többféle lengőkaros kábelakkumulátor rugalmatlan kábeltípusokhoz (max. 35 mm átmérőig)
- Csigasoros, függöleges kábelakkumulátor hajlékony kábelekhez 18 mm átmérőig (alacsony hajlítási ellenállású kábelek)
- Légpárnás eszköz nehéz kábeldobok cseréjéhez (egyszemélyes működtetésnél)
Felhasználható:
Legfeljebb 1000 kg súlyú kábeldobokhoz, max. 1260 mm dob átmérőig.
Technikai Adatok
| Tulajdonságok | Érték |
| Max. kábeldob átmérő | 1’260 mm |
| Max. kábeldob szélesség | 850 mm |
| Kábeldob furatátmérő | 38 mm-től 125 mm-ig |
| Tengely terhelhetőség | 1’000 kg |
| Kábel átmérő | 18 mm csigasoros kábelakkumulátor használatánál
35 mm lengőkaros kábelakkumulátor esetén |
| Max. csévélő fordulatszám | 140 ford./perc |
| Kábelakkumulátor befogadó kapacitása | A felhasználandó kábel sajátosságaihoz igényelt gépkiépítettségtől függ |
| Méretek
(H x Sz x M) | Kábeldob lecsévélő egység: 1'930 x 1'580 x 1'500 mm
Lengőkaros kábelakkumulátor: 1'300 x 300 x 1'660 mm
Csigasoros kábelakkumulátor: 980 x 340 x 2’400 mm |
| Tápellátás | 3 fázisú 400 VAC + N / 32 AT, 6 bar levegőnyomás |
| Európai követelmények | A PreFeeder 4700 teljes mértékben megfelel minden CE (Európai Úniós) és
EMC/EMV által felállított, mechanikai és elektromos biztonsági követelménynek és
kompatibilitásnak. |
| Fontos megjegyzés | Ha a készülék működőképességével kapcsolatban bármilyen kétség merül fel, a
Schleuniger cég javasolja a szóban forgó kábeltípus elküldését a szervízpartnerhez. |
