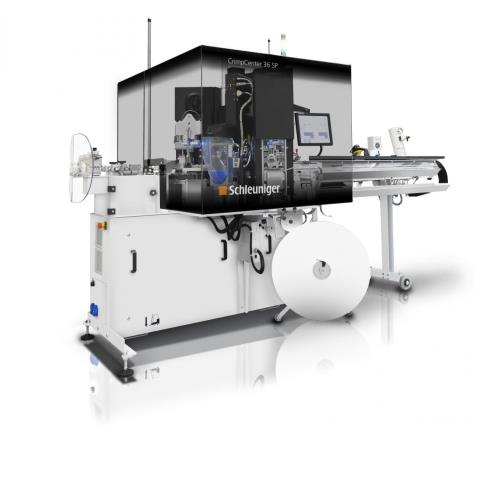

CrimpCenter 36SP
Teljesen automatikus krimpelőgép akár 6 feldolgozó állomásra, fokozott teljesítményű.
Áttekintés
A CrimpCenter 36 SP rövidebb beállítási időt és megnövelt hatékony teljesítményt nyújt, ennek köszönhetően megnövekedik a termelékenység. Ezen felül az új funkciók javítják a minőséget azáltal, hogy szisztematikusan optimalizálják, automatizálják a korábbi kézi folyamatokat és javítják a huzalkezelést. A végeredmény, hogy a CrimpCenter 36 SP segít Önnek rövidebb idő alatt elérni a célokat, miközben csökkenti a feldolgozási költségeket.
- Optimalizált alapparaméter beállítások
- Újonnan kifejlesztett megfogórendszer
- Továbbfejlesztett tápegység és szállítószalag szinkronizálás
- Megnövelt adagolási sebesség 8 m/s-ról 10 m/s-ra
- További megvezetők a bemenő vezetékre
- Továbbfejlesztett vezeték egyengető eszközök
- Automatikus nyomás beállítás
- Automatikus adagolótálca
Alkalmazási kör
A CrimpCenter 36 SP 0.13 mm² átmérőjű vezetéktől 6 mm² átmérőjű vezetékig (26 AWG – 10 AWG) képes feldolgozni a vezetékeket, és a legújabb minőségellenőrzési lehetőségeket tartalmazza, mint például a SmartDetect, WireCam és a megvalósíthatósági tanulmány. Ezek a tulajdonságai együtt a vonzó árával teszik a CrimpCenter 36 SP-t kiváló géppé a komplex és a nagyon precíz gyártásra, a legmagasabb minőség elérése érdekében.
Anyag
Feldolgozási lehetőségek
További információk
Feldolgozó állomások
- UniCrimp 221 Krimpelő állomás integrált CFM 20 -al
- UniCrimp 222 Krimpelő állomás integrált CFM 20 -al és elektronikus krimpelő magasságszabályozással
- SealLoad 3100 és SLU 3000 állomások a tömítés telepítésére
- SLD 4100 kettős markolat modul
- STW 1100 sodró állomás
- STS 1100 forrasztó állomás
Lehetőségek
- SmartDetect
- WireCam
- Anyagváltozás észlelése
- Megvalósíthatósági tanulmány
- Kétvezetékes huzalkiegyenlítő egység
- EASY ProductionServer software
- Hosszabb szállítószalagok
- Integrált minőségbiztosítási eszközök
- PreFeeding rendszerek
Technikai információk
| |
Feldolgozó állomások | Maximum 6 (maximum 3 krimpelő állomás) |
Munkadarab hossza | 55 mm – 65 m (2.16” – 213')
[választható 35 mm-től (1.38”)] |
Csupaszítás hossza | Oldal 1: 0.1 – 18 mm (0.004 – 0.71”)
Oldal 2: 0.1 – 18 mm (0.004 – 0.71”)
[Lehetőség van választható vágó tömbökre, melyek alkalmazhatók egészen:
Oldal 1: 31 mm és Oldal 2: 5 mm.] |
Vezeték keresztmetszete | 0.13 – 6 mm² (26 – 10 AWG)* |
Anyag átmérője | Maximum 4.7 mm (0.18") |
Adagolási gyorsaság | Maximum 10 m/s (32.8 ft/s) |
Tápegység | 3 / N / PE AC 210 500 V; 50 / 60 Hz; 16 A |
Sűrített levegőellátás | 6 bar (90 psi), olajmentes, száraz és szűrt sűrített levegő |
Méretek (D x Š x V) | 3,363 x 1,428 x kb. 2,155 mm (132” x 54” x 85”) / 2 m |
Magasság (Felnyitott biztonsági burkolattal) | kb. 2850 mm (112”) |
Súly | kb. 440 kg (970 lbs.) az alap géppel és biztonsági burkolattal
kb. 750 kg (1654 lbs.) max. beleértve a feldolgozó állomásokat és a perifériákat |
CE megfelelősségi nyilatkozat | Az összes CrimpCenter megfelel minden irányelvnek CE és EMC, ami a mechanikai és elektromos biztonságot és az elektromágneses összeférhetőséget illeti. |
Fontos megjegyzés | Vásárlás előtt javasoljuk, hogy küldjön termékmintákat/konzultációt a berendezés alkalmasságának ellenőrzésére. *Kemény szigeteléssel ellátott vezetékek, vagy olyan vezetékek, amelyek szorosan vannak összekötve lehetséges, hogy nem lehet feldolgozni őket, akkor sem, ha bele tartoznak a lehetséges feldolgozás mértékekbe melyek fentebb voltak említve. Kisebb keresztmetszetnél mint 0.22 mm² (24 AWG) és nagyobb mint 4 mm² (12 AWG), szükséges a minta feldolgozását tesztelni. |
