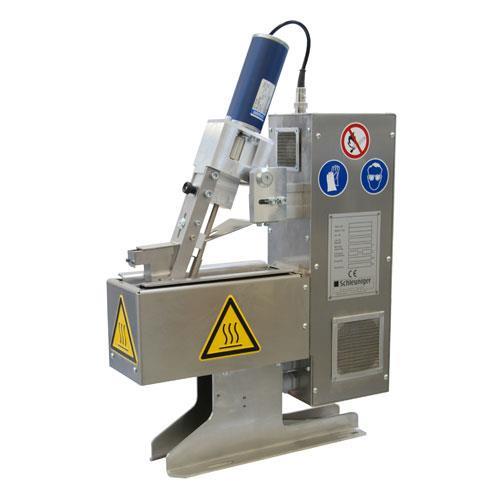

STS 1100
Ónozó állomás ólommentes konzerváláshoz integrált fluxussal. A CrimpCenter sorozat összes modelljéhez alkalmas.
A sodrott vezetőér egy folyasztószert adagoló csap alatt halad át az ónozás előtt, így mindig egyenletes ónbevonat képződik.
Az STS 1100 készülék fémborítása speciális védőbevonatú, amely meggátolja hogy az ráfröccsenő folyasztószer, és forrasztóón korroziót képezzen így biztosítva a hosszú éllettartamot.
Ha az ónozási munkafolyamat előtt vezetőér megsodrás van előírva, a CrimpCenter automata gépre az ónozógép mellé az STW 1000, vagy STW 1100 típusú Schleuniger vezetőér sodró készülékek szerelhetők fel.
Kiemelt jellemzők
- A készülék a CrimpCenter EASY operációs szoftveren keresztül vezérelhető
- Ólommentes forrasztóón alkalmazásához megfelelő
- Teljes átmérő maradéktalan leónozása
- max. 2.5 mm2 vezetőér keresztmetszetig
Felszerelés tartalma
- Ónozó készülék, forrasztóónnal együtt (kb. 5.5 kg ón)
- Folyasztószer adagolópumpa
- Tartály, és hozzá folyasztószer
Opcionális
- Vízszintesen állítható talapzat
- Fix talapzat
- Cseppvédő borítás (különféle változatban kaphatók)
- Többféle átmérőjű forrasztóón csapok
Technikai Adatok
| Tulajdonságok | Érték |
Vezetőér keresztmetszet
| max. 2.5 mm2 -ig. (vezetéktípustól függően akár 4 mm2-ig) |
| Max. ónozási hossz | 5 mm; vezetékfajtától függően akár 10 mm-ig is. |
| Üzemi hőfok | max. 400 ° C, szabályozható |
| Fogyasztás | max. 2000 W |
| Folyasztószer adagolócsap | ibeépített |
| Tápellátás | 3 fázisú / N / PE AC 400 V; 50 – 60 Hz 3A |
| Méretek (Sz x H x M) | 145 x 400 x 570 mm (15.7 x 5.7 x 22.4") (a megrendelhető talapzattal együtt mérve)
172 x 385 x 530 mm (15.1 x 6.8 x 21") (Folyasztószer tartály) |
| Súly | kb. 25 kg (magasság szabályzós talapzat és betöltött ón nélkül) |
| Európai követelmények | Az STS 1100 típusjelű ónozó készülék teljes mértékben megfelel minden CE (Európai
Úniós) és EMC/EMV által felállított, mechanikai és elektromos biztonsági
követelménynek és kompatibilitásnak. |
| Fontos megjegyzés | Ha a készülék működőképességével kapcsolatban bármilyen kétség merül fel, a
Schleuniger cég javasolja vezetékminták készítését, és elküldését
a szervízpartnernek. |
