20 kN-os krimpelő állomás beépített krimpelő erő-ellenőrzéssel és opcionálisan automatikus krimpelő-magasság-beállítással.
Áttekintés

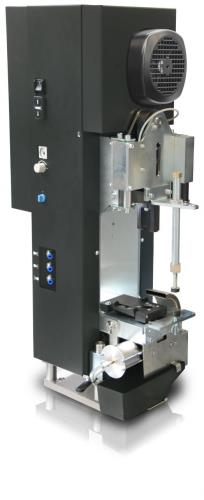

Az UniCrimp 222 egy krimpelő állomás a CrimpCenter berendezéseken való gyors gyártáshoz. Az állomás alapkeret magasság állítással és integrált krimpelő erő megfigyeléssel rendelkezik, mely a Schleuniger CFM 20. Befogadja a legtöbb mini-aplikátort oldalirányú, hátsó mechanikus vagy pneumatikus adagolással.
- Pontos és nagysebességű krimpelésre alkalmas
- Integrált krimpelő erő megfigyelés
- Manuálisan állítható krimpelő magasság
- Képes befogadni az összes standard krimpelő aplikátort
Alkalmazási kör
Az UniCrimp 222 egy krimpelő állomás a CrimpCenter berendezéseken való gyors gyártáshoz. Az állomás elektronikus alapkeret magasság állítással és integrált krimpelő erő megfigyeléssel rendelkezik, mely a Schleuniger CFM 20. Befogadja a legtöbb mini-aplikátort oldalirányú, hátsó mechanikus vagy pneumatikus adagolással. A gyorsaságának és a pontosságának köszönhetően az UniCrimp 222 állomás képes teljesen automata feldolgozásra egészen 6 mm² -ig (10 AWG). A prés lökettávolsága állítható 40 mm (1.58”) és 30 mm (1.18”) között a szélesebb körű alkalmazásokhoz. A prés széles zárási magasságot tesz lehetővé, kezdve a szokásos aplikátoroktól, melyek 135.78 mm (5.35") zárásmagasságot igényelnek egészen azon aplikátorokig, melyek nagyobb zárásmagasságot igényelnek (190.00 mm (7.48")). Integrált LED megvilágítás legfőképp a munkaterületet világítja meg.
További információk
Lehetőségek
- Hordószalag-vágó
- Útmutató a hátsó betáplálású termináltartó szalaghoz
- Tartozékkészlet pneumatikus krimpelőgépekhez
- Különböző adapterkészletek a nem szabványos préselő aplikátorokhoz (Beleértve az egyéb zárómagasságokat is)
- Aplikátor megfogó egység
Maximalizálja termelését
A gyors aplikátor cseréje érdekében, az UniCrimp 222 egy gyorskioldó lemezt tartalmaz az aplikátorhoz. A CrimpCenter állásidejének további minimalizálása érdekében javasoljuk, hogy használja a Tooling Shuttle System-et (TSS). A ToolingShuttle 30 vagy a ToolingShuttle 61 segítségével az aplikátor, a tűzőszalag és a papírcsévelő készen áll az offline gyártásra még akkor is, ha a CrimpCenter dolgozik. Az aplikátor és a tűzőszalag a ToolingShuttle-ra van szerelve, és párhuzamosan cserélődik, hogy minimalizálják az állásidejét az aplikátor gyakori cseréjével.
Műszaki információk
| |
Krimpelő erő | 20 kN |
Vezeték átmérője | 6 mm²-ig (10 AWG) |
Emelkedés | 40 mm (1.58”) alebo 30 mm (1.18”)
Mechanikusan változtatható. |
Zárási magasság | 135.78 mm-től (5.346”) 190.00 mm-ig (7.480”) |
Krimpelő magasság kezelése | Elektronikusan állítható az EASY Software segítségével (+/- 0.5 mm) |
Ciklusidő | Beállítható préselési sebesség |
Tápegység | 1 / N / PE AC 230 V; 50 / 60 Hz; 16 A |
Méretek (L x W x H) | 435 x 252 x 870 mm (17 x 10”x 34”) (najnižší bod základnej platne) |
Súly | Kb. 80 kg (176 lbs.) |
CE megfelelősségi nyilatkozat | Az összes CrimpCenter model megfelel minden CE és EMC irányelvnek, ami a mechanikai és elektromos biztonságot és az elektromágneses összeférhetőséget illeti. |
Fontos megjegyzés | Vásárlás előtt javasoljuk, hogy küldjön termékmintákat/konzultációt a berendezés alkalmasságának ellenőrzésére. |
