Motoros vizsgálóberendezés pusztító vonóerő-tesztekhez 5000 N vagy 10 000 N (1100/2220 lbf.) erőig.

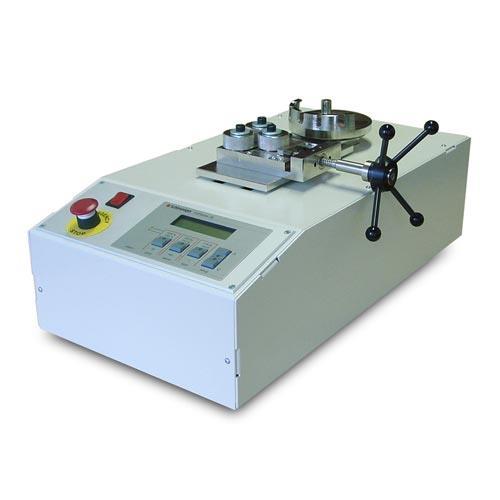

A Schleuniger PullTester 27 egy motormeghajtású, dupla méréshatáros asztali mérőkészülék, amellyel vezetékvégekre krimpelt, és ultarahang hegesztéssel szerelt csatlakozókkontaktusának szakítószilárdsága mérhető meg. A mért értékek a minőség-biztosítás nélkülözhetetlen paraméterei (IEC 352-2 szabvány szerint). A szabvány előírja a maximálisanlemérhető érték megállapítását (szakító roncsolásos teszt). A készülék két mérési tartományban működtethető:
- PullTester 27 (alapmodell) : 0 - 2000 N ig/ 0 - 5000 N -ig
- PullTester 27-10 (speciális változat) : 0 - 5000 N ig/ 0 - 10000 N -ig
Dupla mérési tartományban működésével terméktípusok széles választékára alkalmazható, a legnagyobb hitelességet biztosítva. A kézi, vagy pneumatikus teszterek kevésbé megbízhatók, a mért értékek emberi tényezők miatt ingadozhatnak. Az IEC szabvány előírja, hogy ez a szakítóerő mérőkészülék konzisztens rátával, állandó hitelességgel mérjen. A Schleuniger PullTester 27 készülék fordulatszám vezérelt motorral van felszerelve,
mely biztosítja a mérési stabilitást, és mindig pontos mérési adatokat. A húzószakítóerők: Pond, Kilopond, és Newton mértékegységekben mérhetők. A Schleuniger a befogótárcsát a vevő által alkalmazott csatlakozófajtákhoz alakítja ki. Többféle befogótárcsa kivitel is megrendelhető.
Alkalmazás
A PullTester 27 az alapmodell. A PullTester 28 további funkciókkal rendelkezik, hogy a szigorú tesztkövetelményeknek megfeleljen. Mindkét típus kétféle változatban kapható: (alapmodell: 0 - 2000 N / 0 - 5000 N, és speciális változat: 0 - 5000 N/ 0 - 10000 N) Kifejezetten gyártási folyamatok minőségbiztosítására kialakított készülékek.
Kiemelt jellemzők
- Egyszerű LCD kijelző a könnyű programozáshoz
- Fordulatszám vezérelt motor biztosítja a mérési stabilitást
- Több sebességfokozat
- Dupla méréstartomány széles skálájú kábeltípusok leméréséhez, alapváltozat: -2000 N / -5000 N, speciális változat: -5000 N/ 10000 N
- RS 232 kivezetés jelleggörbés analízishez, és Microsoft Excel-be mentéshez
Technikai Adatok
| Tulajdonságok | Érték |
| Méréshatárok | - PullTester 27 (alap változat): 2000 N / 5000 N más méréshatár értékekkel is
- PullTester 27-10 (speciális változat): 5000 / 10000 N más méréshatár értékekkel is
|
Mértékegységek | N, Kp, lb. |
Kijelző | 6-digites LCD |
Erőhatás ingadozása | 0.2% a teljes húzási szakaszon |
Környezeti hőmérséklet | 0 – 50°C |
Max. húzási szakasz | 80 mm (3.14”) |
Húzósebesség | 2 fokozatban állítható: 50 vagy 100 mm/perc, vagy nagyobb |
Mérési módok | Húzó + Szakító: a normál húzótesztnél a szakadási pontig |
Készülék memória | Nincs |
Monitoring | A mérési adatok RS232 kimeneten kiküldhetők; opcionális WinCrimp statisztikai szoftverrel húzóerő/idő jelleggörge vízuális megjelenítése a számítógép monitoron. ill. a méréskor kijelzett adatok Microsoft® Excel fájlba menthetők. |
A készülék védelmi osztálya | IP 20 |
Nyomtatási lehetőség | Közvetlenül nyomtatóhoz csatlakozik, ill. PC-hez a WinCrim szoftverrel (RS232) |
Számítógépes Hálózat | Krimpszorítás mérő monitorral és krimpmagasságmérő eszközzel kombinálva mérési hálózatba köthető a WinCrimp szoftver segítségével. |
Kimeneti csatlakozás | RS 232 |
Motor | 24 V-os egyenáramú |
Tápellátás | 240 VAC |
Súly | kb. 45 kg |
Méretek (H x Sz x M) | 640 x 400 x 300 mm (25 x 16 x 12”) |
Európai követelmények | A PullTester 27 teljes mértékben megfelel minden CE (Európai Úniós) és EMC/EMV által felállított, mechanikai és elektromos biztonsági követelménynek és kompatibilitásnak. |
