Nagyon hordozható gép optikai szálas puffer és bevonat eltávolításához. Legfeljebb 35 mm (1,4 ") hosszú szalaghosszúságot képes kezelni.
Áttekintés

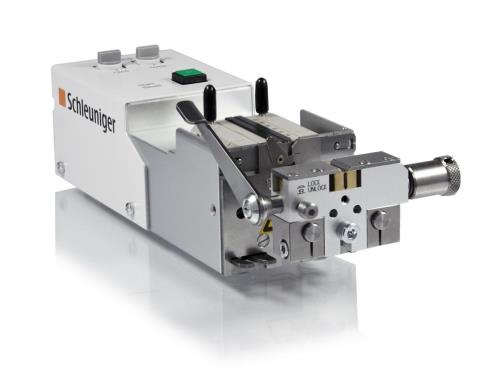

Legmodernebb technológia FiberStrip 7030 a Schleuniger-től speciálisan kifejlesztve az optikai kábelek csupaszítására a lehető legmagasabb minőséggel és ismételhetőséggel. Ez a berendezés képes egészen 35 mm (1.4") hosszan csupaszítani.
- Precíz bevonat eltávolítás az optikai szálról
- Könnyű és hordozható – alkalmas terepi munkákhoz
- Állítható melegítési hőmérséklet és folytonossági rendszer
Alkalmazási kör
A FiberStrip 7030 egy kompakt berendezés tele különféle funkciókkal. Ez a berendezés megcsupaszítja az optikai kábelt félautomata módon közvetlen érintkezés nélkül az optika szállal. Egyrétegű és csillapított szál csupaszolására van tervezve. Összekötő és hasító berendezésekhez kitűnő társként szolgál az alap és nagyon kemény kötésekhez.
Anyag
- Csillapított (védett) szál
- Bevont szál
- GOF (Üvegszálas optikai kábel)
További információk
Beállítható folyamatparaméterek
- Csupaszolás lehúzásának sebessége
- Felmelegedési idő
- Hőmérséklet
Univerzális specialista a legprecízebb elvárásokra
Garantált minőség:
A speciális geometriai késnek és az integrált segítségnek a központosításra köszönhetően kizárt az érintkezés az üvegszállal a csupaszolási folyamat alatt. A nem megfelelően csupaszolt szál az üvegszál megsérülését okozhatja, amely az idő előtti mechanikai meghibásodáshoz vezet. A precíz, ismételhető csupaszolás folyamat használata az egyetlen lehetőség, hogyan bebiztosítani a végtermék minőségét.
Változtatható rendszer:
Különféle opcionális választható gyorsbefogó rendszerek állnak rendelkezésre, melyek lehetővé teszik a gép módosítását, hogy befogja az adott típusú kábeleket.
Kompakt kialakítás:
A kompakt kialakításnak köszönhetően a FiberStrip 7030 alkalmas a terepen vagy magas termelési környezetben való használatra. A kis méretének ellenére minden funkció automatizált, hogy bebiztosítsa az ismételhető, magas minőségű csupaszolási eredményt.
Ellenőrzött folyamat:
A szálat melyet csupaszolunk, felmelegíti az előre beállított hőmérsékletre egy előre beállított ideig. Az előre beállított idő elteltével a bevonatot a szálról előre beállított állandó sebességgel eltávolítja. Ezek a tulajdonságok együtt a precíz mechanikával tiszta csupaszolt szálat eredményeznek. Ezzel a pontossággal és ismételhetőséggel képes a szálköteget lecsupaszolni anélkül, hogy a sztrippelés után szétszóródna.
Műszaki információk
| |
Folyamat paraméterek | A csupaszolás sebessége, a felmelegedési idő és a hőmérséklet állíthatóak. |
Vezeték keresztmetszete | Egy szál: 125/250 μm – 125/900 μm |
Csupaszolás hossza | Maximum 35 mm (1.37") |
Ciklus idő | 5-től 20mp-ig (beállítástól függ) |
Tápegység | Bemenet: 100/240 VAC, 47/63 Hz, 0.4 A
Kimenet: 12 VDC / 1.25 A |
Zaj | <70 dB (A) |
Méretek (D x Š x V) | 160 x 54 x 45 mm (6.3" x 2.12" x 1.77“) |
Súly | 0.7 kg (1.54 lbs.) |
CE megfelelősségi nyilatkozat | A FiberStrip 7030 megfelel minden CE és EMC irányelvnek, ami a mechanikai és elektromos biztonságot és az elektromágneses összeférhetőséget illeti. |
